Les manchons de jonction (jonctions de câbles) permettent de relier mutuellement plusieurs câbles (4 au maximum). Les jonctions de câbles peuvent être présentes à tous les niveaux de tension.
Les terminaisons qui assurent la transition entre le câble et le(s) câble(s) conducteur(s) sont représentées dans un AssetGroup indépendant (Pothead). Les terminaisons dans les installations se trouvent dans le AssetGroup CableTermination.
Au niveau de réseau 7, les manchons de raccordement et les manchons de dérivation sont souvent utilisés. On ne distingue pas si, dans le cas d'une dérivation, le câble principal est subdivisé. Il en résulte les possibilités suivantes pour la connexion de câbles avec des manchons :
•Le câble principal n'est pas subdivisé et le manchon est placé sur un point d'appui. Câble de raccordement, par exemple pour un raccordement domestique, relié à un manchon.
•Tous les câbles se terminent ou commencent sur le manchon.
Il en résulte également la possibilité de déterminer directement le type de manchon et de l'utiliser pour la représentation. Ainsi, la distinction dérivation/manchon de raccordement peut être résolue via le symbole (rempli, seulement encadré) et il est possible de renoncer à une inscription.
•AM
Manchon de dérivation
•VM
Manchon de raccordement
•SM
Manchon de protection/manchon de couverture
L'utilisation de manchons sert également à former différentes transitions (année de construction, matériau ou section).
|
|
|
|
Manchon de connexion (très haute tension)
Sépare les câbles continus, exactement deux câbles se terminent au niveau du manchon.
|
|
|
|
|
|
Manchon d'extrémité (très haute tension)
Exactement un câble se termine au niveau du manchon.
|
|
|
|
|
|
Manchon de protection (très haute tension)
Sert à réparer l'isolation endommagée. Il ne sépare pas le câble continu.
|
|
|
|
|
|
Manchon d'arrêt d'huile (très haute tension)
Sépare les sections de câble d'huile des autres sections (hors câble d'huile).
Manchon d'extrémité pour câble à huile, transition vers un câble normal.
|
|
|
|
|
|
Manchon de connexion (haute tension)
Sépare les câbles continus, exactement deux câbles se terminent au niveau du manchon.
|
|
|
|
|
|
Manchon d'extrémité (haute tension)
Exactement un câble se termine au niveau du manchon.
|
|
|
|
|
|
Manchon de protection (haute tension)
Sert à réparer l'isolation endommagée. Il ne sépare pas le câble continu.
|
|
|
|
|
|
Manchon d'arrêt d'huile (haute tension)
Sépare les sections de câbles d'huile des autres sections (hors câbles d'huile).
Manchon d'extrémité pour câble à huile, transition vers un câble normal.
|
|
|
|
|
|

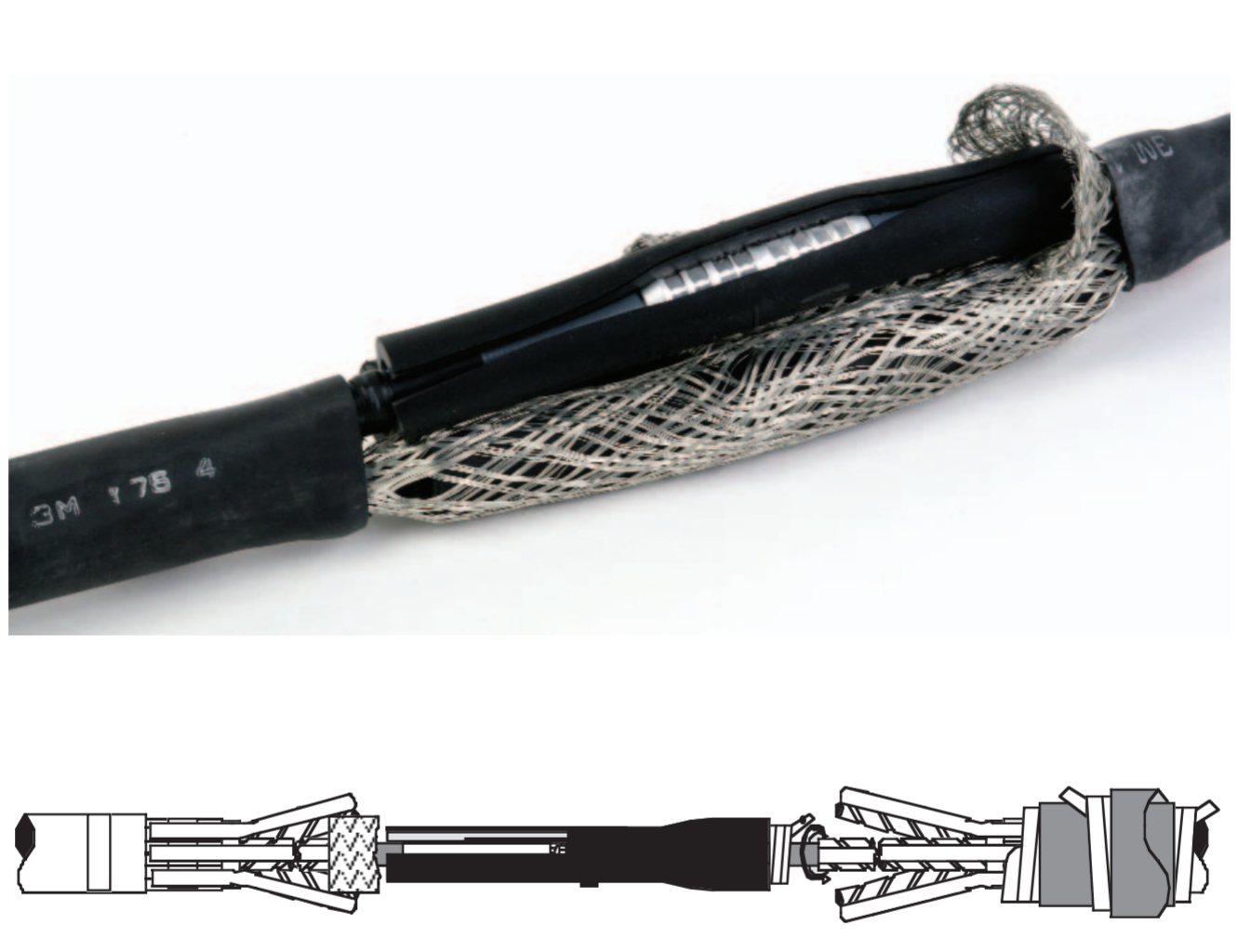

Manchon de dérivation/connexion (moyenne tension)
Sépare les câbles qui le traversent, exactement deux câbles se terminent au niveau du manchon.
|
|
|
|
|
|
Manchon d'extrémité (moyenne tension)
Exactement un câble se termine au niveau du manchon.
Également appelé embout.
|
|
|
|
|
|
Manchon de protection (moyenne tension)
Sert à réparer l'isolation endommagée. Il ne sépare pas le câble continu.
|
|
|
|
|
|

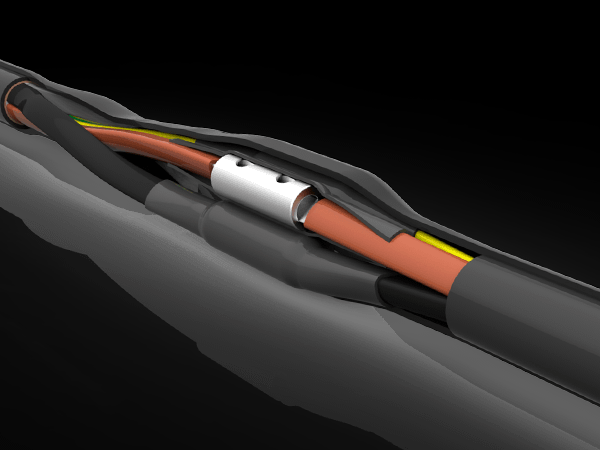

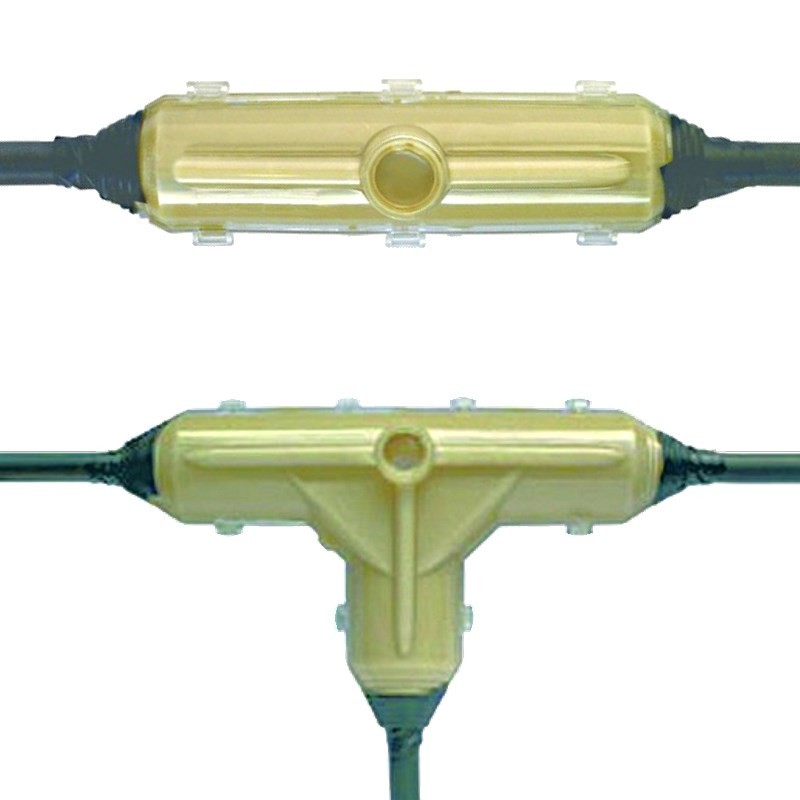

Manchon de dérivation/connexion (basse tension)
Le manchon de dérivation relie un câble (continu) ou deux câbles (séparés) à un câble qui bifurque.
Le manchon de jonction sépare les câbles traversants, exactement deux câbles se terminent au niveau du manchon.
|
|
|
|
|
|

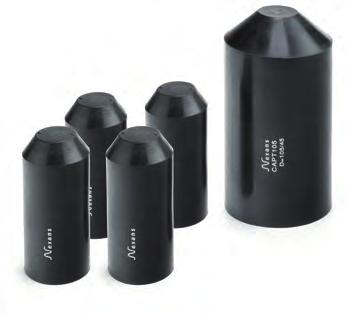

Manchon d'extrémité (basse tension)
Exactement un câble se termine au niveau du manchon. Également appelé embout.
|
|
|
|
|
|
Manchon de protection (basse tension)
Sert à réparer l'isolation endommagée. Il ne sépare pas le câble continu.
|
|
Les manchons utilisés dans l'éclairage sont identiques à ceux utilisés dans la basse tension.
|
|
|
|
Manchon de dérivation/connexion (éclairage)
Le manchon de dérivation relie un câble (traversant) ou deux câbles (séparés) à un câble qui bifurque.
Le manchon de jonction sépare les câbles traversants, exactement deux câbles se terminent au niveau du manchon.
|
|
|
|
|
|
Manchon d'extrémité (éclairage)
Exactement un câble se termine au niveau du manchon. Également appelé bouchon d'extrémité.
|
|
|
|
|
|
Manchon de protection (éclairage)
Sert à réparer l'isolation endommagée. Il ne sépare pas le câble continu.
|
|
|
|
|
|
Manchon de dérivation/connexion (DC)
Le manchon de dérivation relie un (traversant) ou deux câbles (séparés) à un câble qui bifurque.
Le manchon de raccordement sépare les câbles continus, exactement deux câbles se terminent au niveau du manchon.
|
|
|
|
|
|
Manchon d'extrémité (DC)
Exactement un câble se termine au niveau du manchon. Également appelé embout.
|
|
|
|
|
|
Manchon de protection (DC)
Sert à réparer l'isolation endommagée. Il ne sépare pas le câble continu.
|
|
