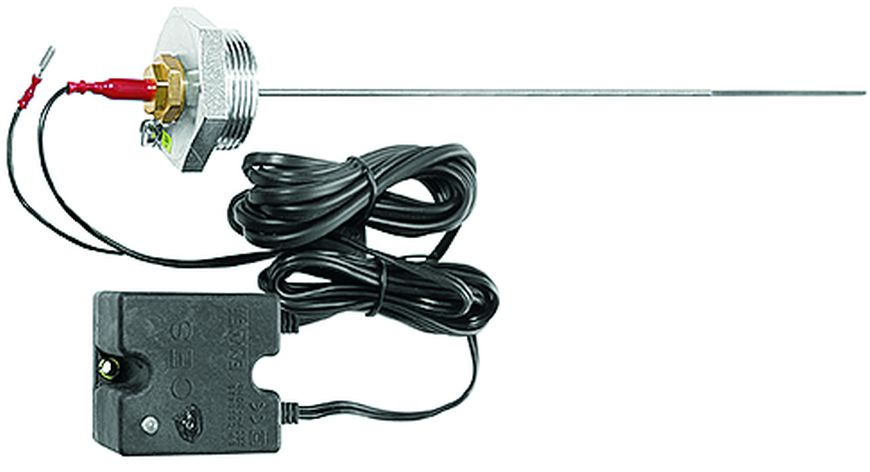

Anode à courant imposé

Les anodes à courant imposé sont des anodes insolubles, contrairement aux anodes sacrificielles. Elles fonctionnent avec un courant continu fourni par une alimentation électrique.

Le type d’actif peut également être utilisé pour représenter un champ d’anodes. En alternative, les différentes anodes d’un champ d’anodes peuvent être saisies individuellement et reliées entre elles au moyen d’un câble d’anode.

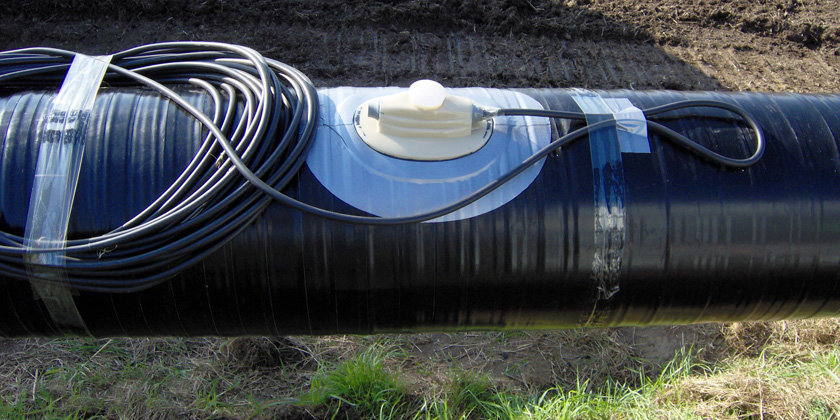

Point de raccordement du câble de protection

Point de raccordement sur un élément du réseau de conduites protégé par le système de protection cathodique contre la corrosion (PCC), correspondant au point de soudure ou de brasage du câble sur l’élément du réseau.

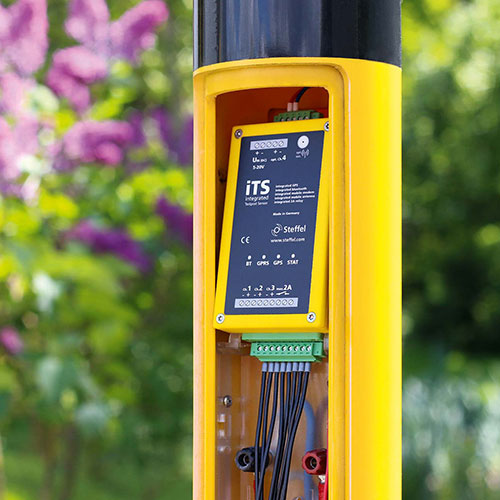

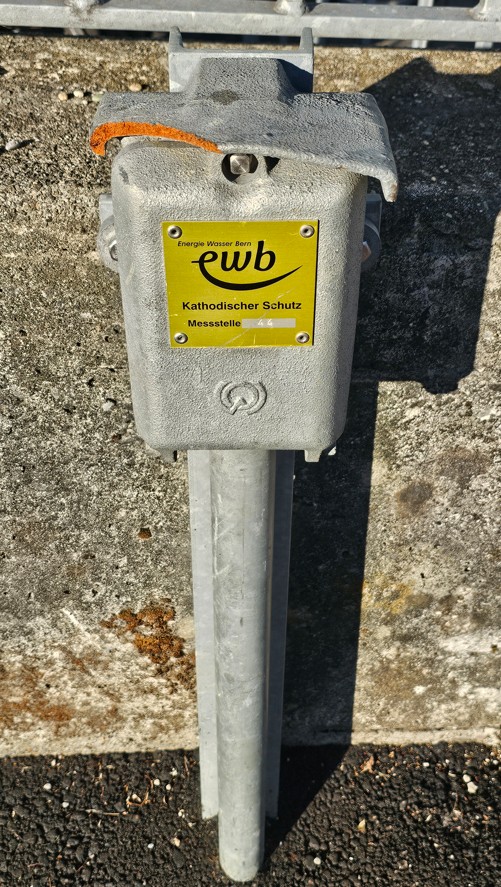

Point de mesure, borne de mesure, coffret de mesure, station de mesure

Point de mesure, station de mesure ou regard de mesure. Emplacement permettant d’accéder aux contacts de mesure.

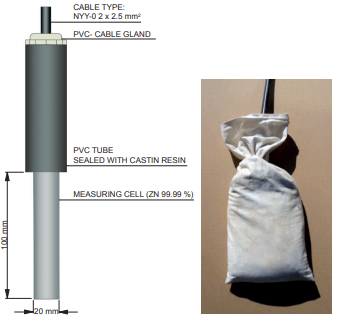

Électrode de référence

Électrode de référence permanente utilisée pour la régulation de l’appareil de protection cathodique.

L’électrode de référence fournit un potentiel électrochimique stable et connu, qui varie très peu au fil du temps. En comparant la tension entre la conduite et l’électrode de référence, il est possible de déterminer le potentiel de polarisation des éléments protégés dans le sol. Cela permet de vérifier si ces éléments bénéficient toujours d’une protection suffisante ou si l’alimentation en courant du redresseur doit être ajustée. Les électrodes de référence permanentes sont enterrées à proximité de l’élément protégé et raccordées au système de contrôle. Les électrodes portables sont utilisées pour les mesures et doivent être placées de manière cohérente (aussi près que possible de l’élément protégé, mais pas sur le trajet entre l’anode et l’élément protégé).

Raccordement de câble (manchon)

Point de raccordement de câbles assurant la fonction d’un manchon. Permet de relier deux câbles entre eux.

Raccordement à une source de courant vagabond

Emplacement d’une source externe de courant vagabond. Un câble de drainage peut relier cette source de courant vagabond (par exemple une voie ferrée) à la conduite afin de permettre l’évacuation des courants parasites.

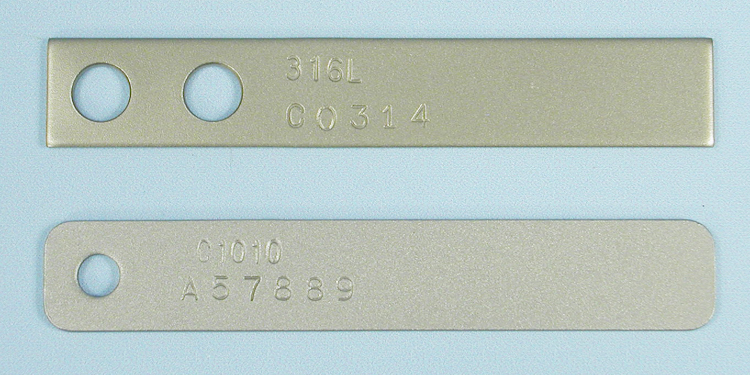

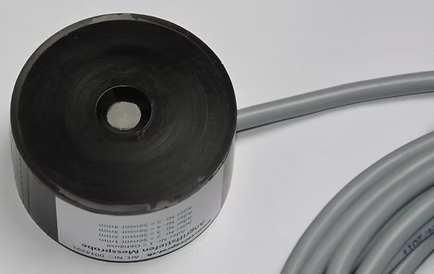

Éprouvette de corrosion

Élément d’essai métallique (dans un matériau similaire à celui de la structure à protéger), relié électriquement à l’installation à protéger et utilisé à des fins de surveillance. L’éprouvette simule le comportement du matériau protégé sur une période donnée et permet d’évaluer l’efficacité de la protection. Cette efficacité peut généralement être vérifiée au moyen de mesures du potentiel de protection par rapport à une électrode de référence.

Des mesures de potentiel peuvent être réalisées sur cette éprouvette, ou des interruptions de courant peuvent y être simulées afin de contrôler le potentiel de protection. L’éprouvette peut être déconnectée intentionnellement de l’installation. Cela permet de comparer efficacement les vitesses de corrosion naturelles (sans PCC) et l’effet de la PCC.
