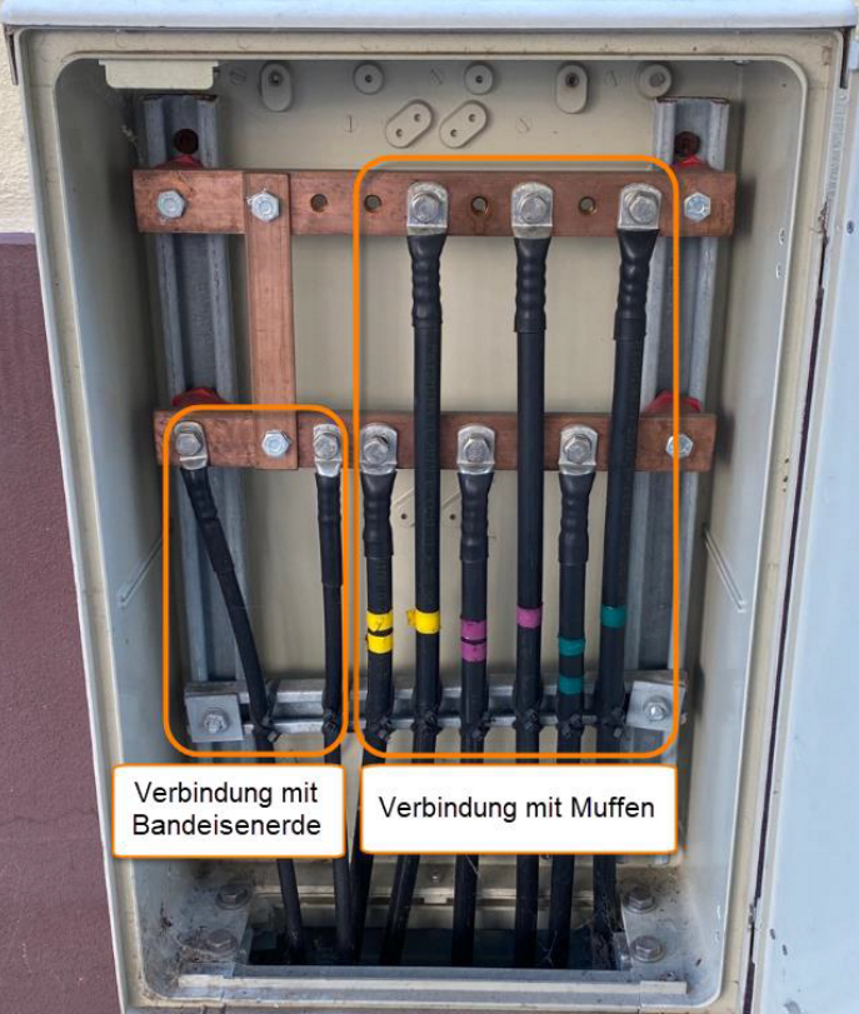

Coffret de sectionnement et de mesure de terre (EMT)

Un coffret de sectionnement et de mesure de terre (EMT) est un équipement utilisé dans les installations de distribution d’énergie électrique, principalement dans les réseaux basse tension avec mise à la terre de protection (par exemple les systèmes TN ou TT). Il permet de séparer l’installation de mise à la terre d’une installation électrique du reste du réseau, afin d’en permettre la mesure et le contrôle.

Fonctionnement normal (liaison fermée): les deux mise à la terre (celle du réseau et celle de l’installation) sont reliées électriquement. Le système de mise à la terre présente ainsi une faible impédance, garantissant la protection des personnes, la mise à la terre fonctionnelle et la protection contre la foudre.

Mode mesure (liaison ouverte): pour les opérations de contrôle (par exemple la mesure de la résistance de terre), le point de sectionnement est ouvert. La mise à la terre de l’installation peut alors être mesurée indépendamment du réseau. Pendant la mesure, un raccordement sûr et défini reste possible, le dispositif étant généralement conçu pour permettre le raccordement d’appareils de mesure. Une fois la mesure terminée, la liaison avec le réseau est rétablie.

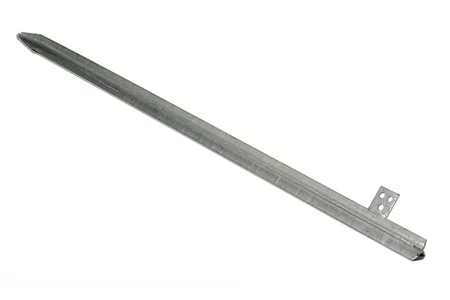

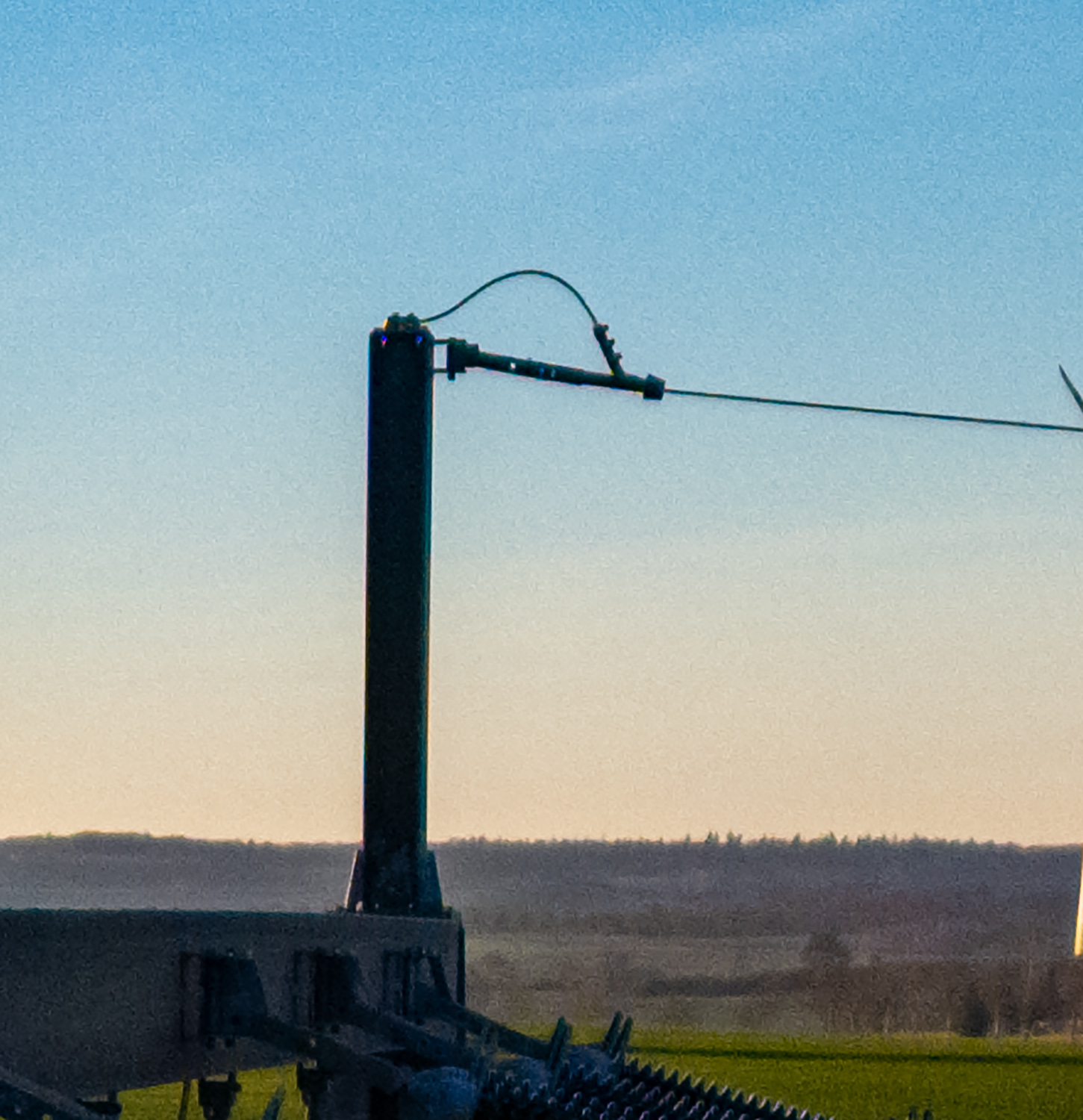

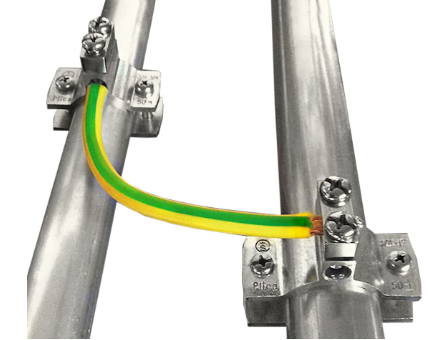

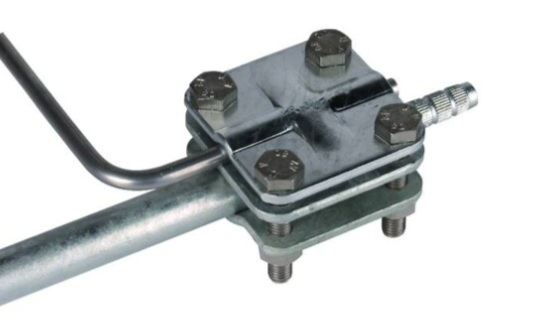

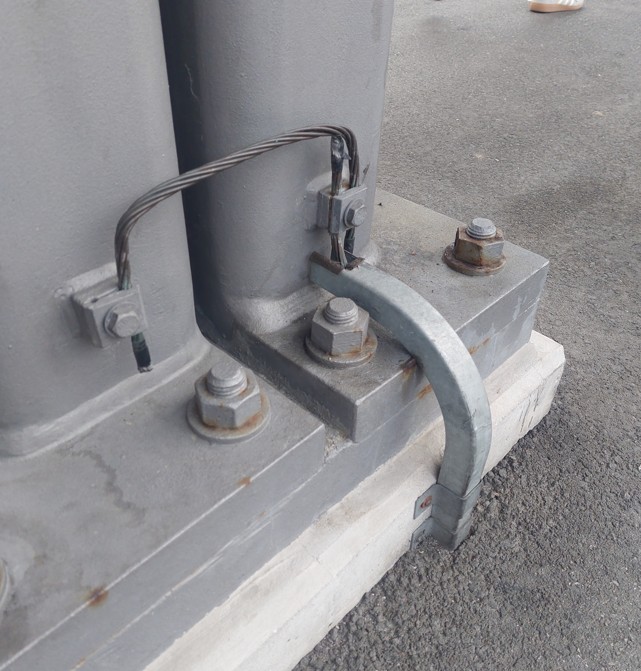

Prise de terre, électrode de terre

Élément conducteur non isolé d’une installation de mise à la terre, situé sous la surface du sol. La prise de terre permet de dissiper les courants électriques dans le sol. Elle peut se présenter sous différentes formes : piquet de terre, électrode de terre profonde, prise de terre de fondation, prise de terre radiale, prise de terre maillée, etc.

Pour la représentation linéaire des bandes de mise à la terre, l’objet GroundingConductor peut également être utilisé.

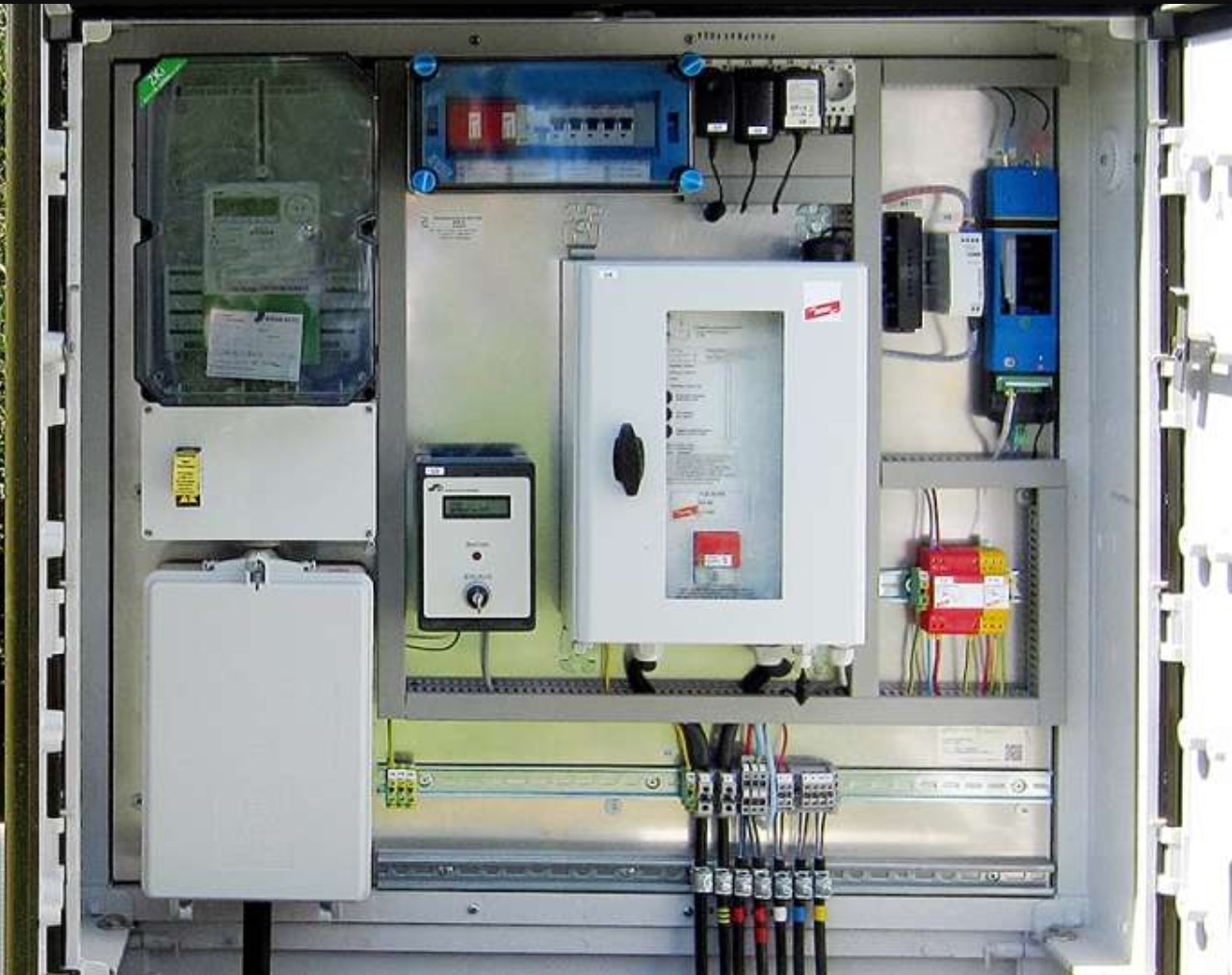

Unité de découplage

Pour des raisons techniques, la prise de terre ne peut pas être raccordée directement à la conduite, lorsque celle-ci est protégée cathodiquement. Un raccordement direct de la prise de terre entraînerait une perte d’efficacité de la mesure de protection cathodique de corrosion PCC.

C’est pourquoi une unité de découplage est installée entre la conduite et la prise de terre, où elle agit comme un filtre. Elle évacue vers la terre les courants alternatifs et impulsionnels nuisibles tout en préservant le courant continu de protection. Le potentiel continu requis peut ainsi être maintenu de manière fiable pour assurer la protection.

Les unités de découplage ne sont pas utilisées uniquement dans le contexte de la PCC. Elles sont employées lorsqu’il est nécessaire de maintenir deux systèmes électriquement séparés de façon permanente tout en garantissant une liaison sûre en cas de défaut. Ainsi, des systèmes galvaniquement isolés peuvent être temporairement reliés en cas de foudre, de court-circuit ou d’induction provenant du réseau, afin de limiter les tensions dangereusement élevées et de protéger les personnes ainsi que les équipements.

Isolation

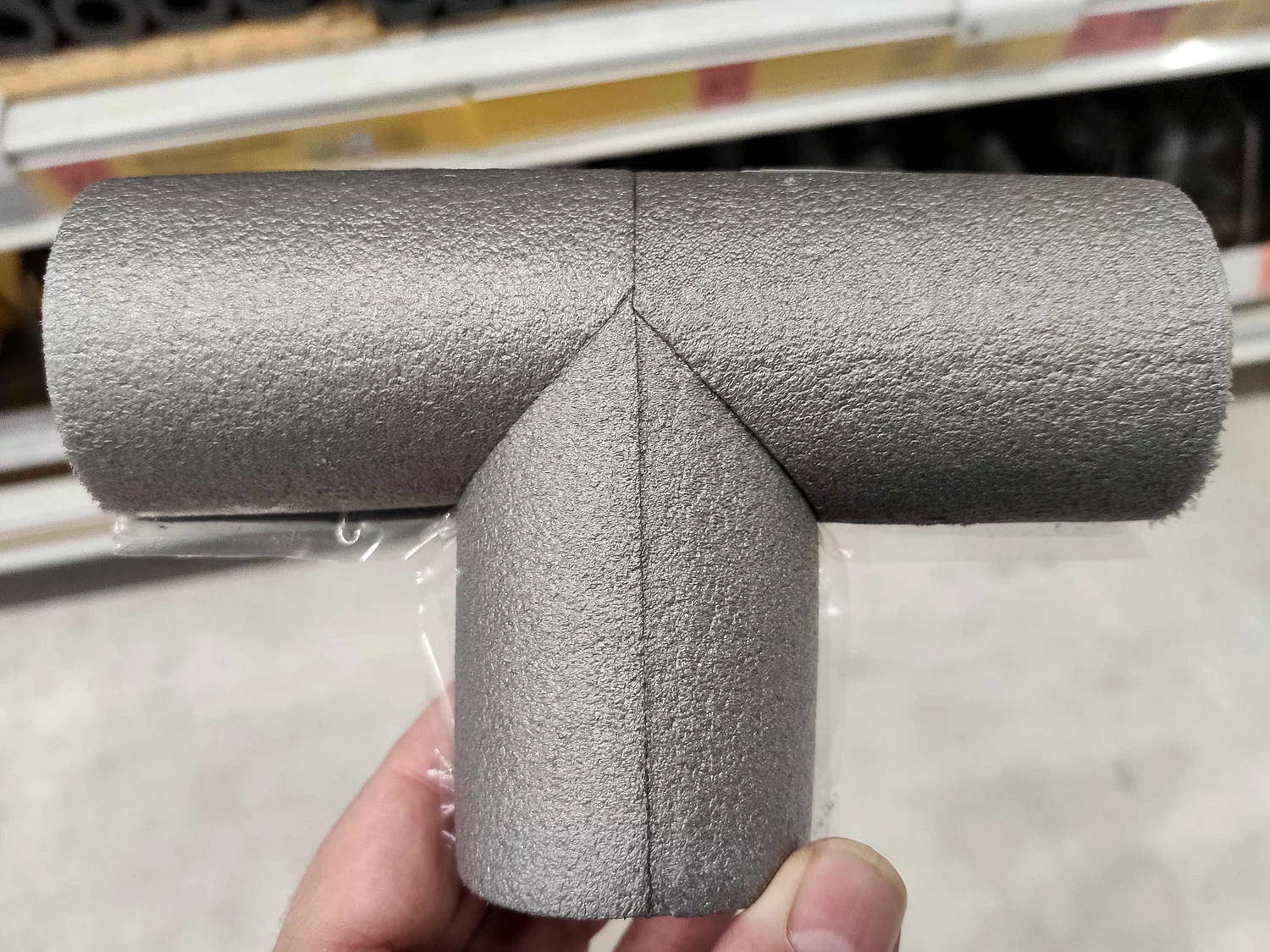

Isolation thermique des conduites et des éléments de conduite.

•Pour les composants qui ne sont pas livrés avec leur isolation et pour lesquels celle-ci est installée ultérieurement (par exemple dans les stations).

•Pour remplacer localement une isolation endommagée. Dans ce cas, seule une partie de l’isolation existante est retirée puis reconstituée.

Pour les conduites (éléments linéaires), l’objet ThermalIsolationLine est également disponible.
