Autre

Robinetteries combinées (par exemple vanne d’arrêt / dispositif de purge d’air), assemblages de composants spécifiques à un projet ou à un client (fabrication spéciale), ou encore groupes de composants qui ne peuvent pas être couverts par les autres AssetTypes.

VertiGIS ne fournit pas de règles de connectivité préconfigurées ; celles-ci peuvent être définies de manière spécifique au client.

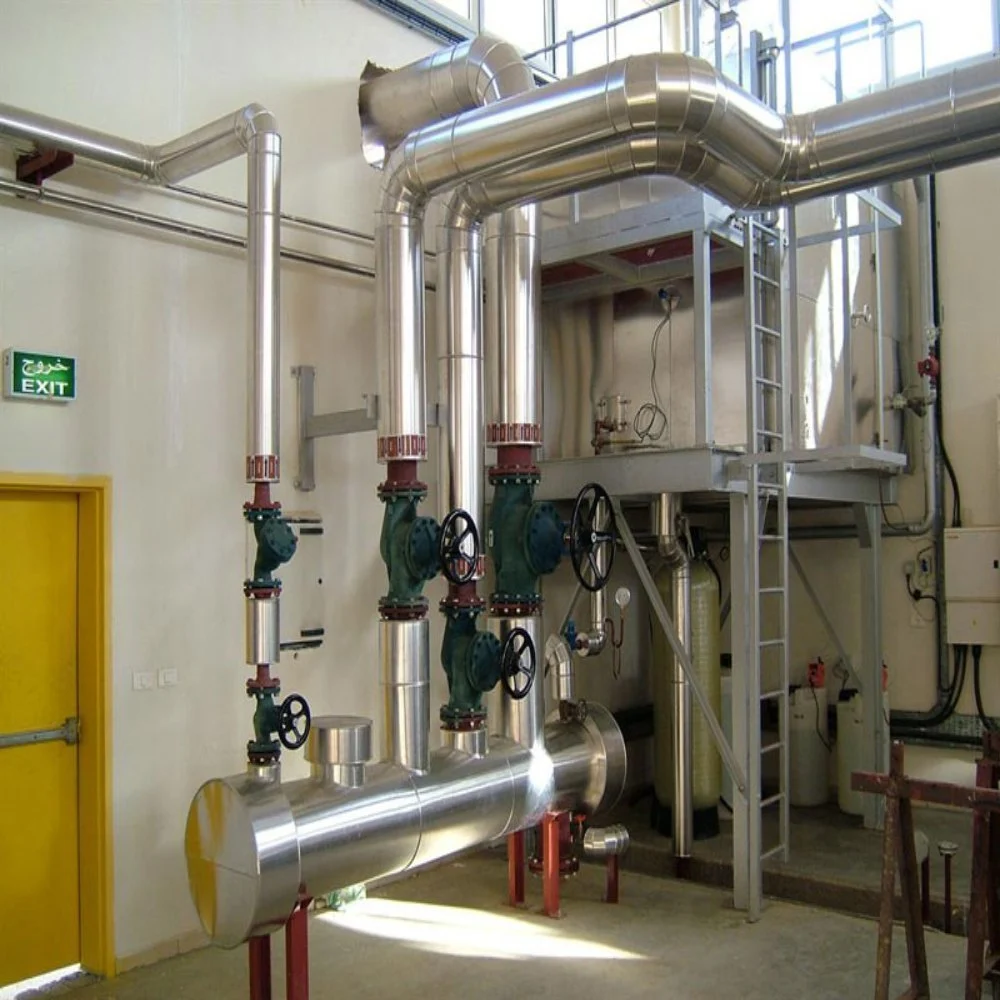

Colonne montante

Cet AssetType sert à représenter sur un plan l’emplacement des colonnes montantes. Le détail des composants présents sur la colonne montante peut être enregistré comme contenu de l’Assembly.

La colonne montante peut comprendre plusieurs éléments successifs installés sur les conduites verticales. Les éléments situés sur la colonne montante doivent être saisis dans le bon ordre, avec leurs coordonnées 3D, et être raccordés aux conduites. L’AssetType « Colonne montante » agit comme un « conteneur » permettant d’accéder à une vue détaillée des raccordements qu’il contient. Il garantit également une bonne lisibilité et une présentation claire du plan, même à grande échelle, en masquant les éléments du réseau qui se superposent.

Point de mesure

Lieu où des appareils de mesure sont installés. Un point de mesure peut contenir plusieurs unités de mesure (SensorUnit, SensorUnitObject) et fait référence à un ouvrage.
