Dans cette AssetGroup sont gérés les éléments de connexion entre les fils conducteurs pour la mesure du système de détection de fuites. Contrairement à « ConnectionJunctionCable », seuls des fils (Wire) sont utilisés. Ils ont pour fonction de mesurer la qualité de l’isolation des conduites.
|
|
|
|

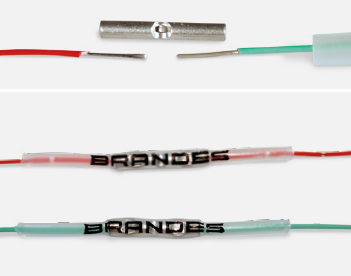

Connexion sertie / point de connexion pour conducteurs de mesure (Brandes, Nordic)
Connexion de deux conducteurs, généralement au moyen d’un raccord serti :
•Conducteur capteur – conducteur capteur
•Conducteur capteur – conducteur de retour
•Conducteur de retour – conducteur de retour
Cet élément est utilisé pour raccorder les conducteurs de deux conduites reliées entre elles ou pour raccorder les conducteurs dans une dérivation de conduite.
La position du raccordement de la dérivation à la conduite principale (en haut à droite, en bas à droite, en haut à gauche ou en bas à gauche), ainsi que le système de mesure utilisé (Brandes ou Nordic), déterminent la manière dont les conducteurs de mesure sont raccordés par paires. C’est toujours le conducteur capteur qui est dérivé et raccordé aux branches. Le conducteur de retour / conducteur de mesure est quant à lui toujours acheminé sans dérivation du début à la fin de la boucle de mesure.
|
|
|
|
|
|

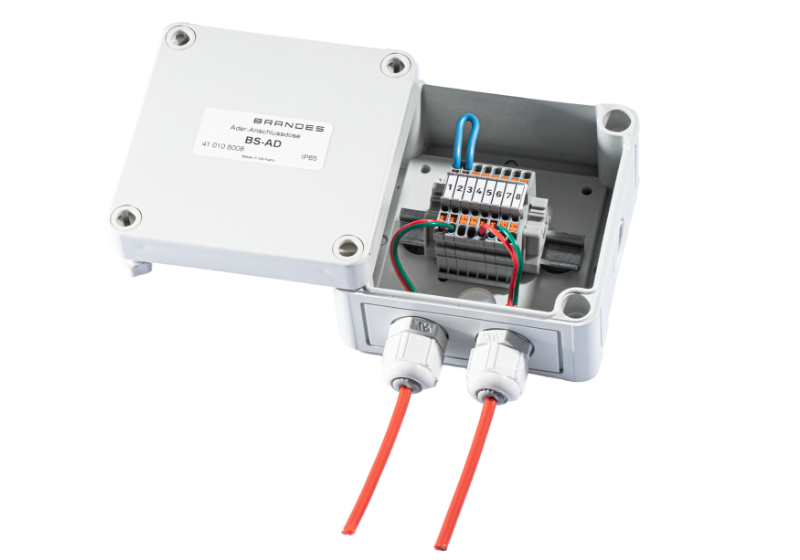

Boîte de raccordement des conducteurs
Connexion du conducteur capteur au conducteur de retour aux extrémités d’une branche du réseau. Dans les raccordements domestiques et dans les chambres, la boucle de mesure est fermée en reliant les conducteurs au moyen d’un pontage.
|
|
|
|
|
|

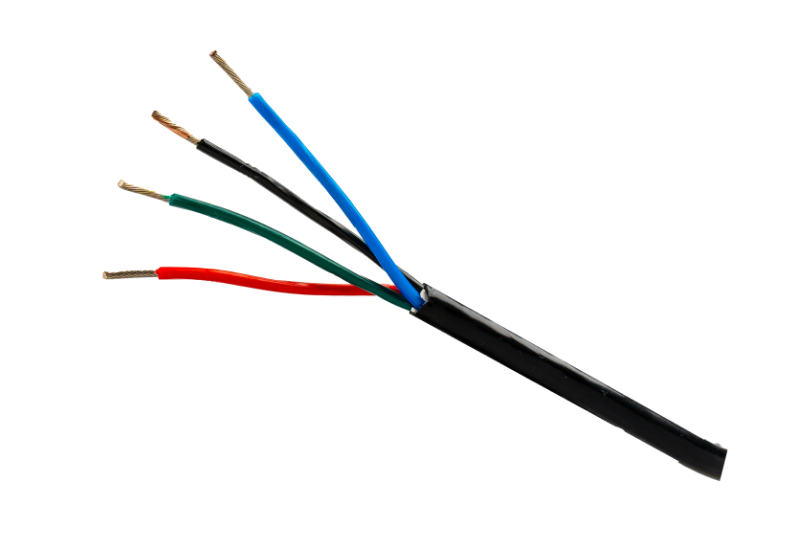

Sortie de boucle dans les ouvrages
Aux extrémités des conduites (au niveau du capuchon) ou au niveau des raccords de manchons, les conducteurs peuvent être sortis de la conduite afin d’être raccordés de manière protégée à la boîte de mesure.
Cet élément représente la sortie des conducteurs, y compris son tube de protection et son raccordement à la boîte. Ce type d’actif comprend ainsi à la fois le raccordement des conducteurs du tube et le tube de protection.
La longueur des conducteurs sortis est enregistrée comme attribut de cet objet. Cette longueur peut être additionnée à celle des conducteurs intégrés dans l’isolation de la conduite afin de déterminer et d’afficher la position d’une fuite détectée au moyen d’un suivi du réseau.
|
|
|
|
|
|

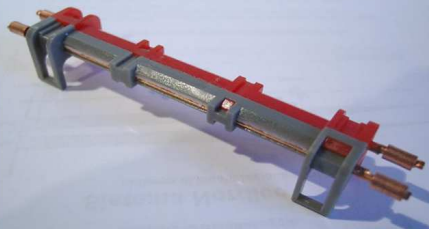

Indicateur d’humidité
Il est installé dans le manchon de raccordement de la conduite comme élément de liaison entre les conducteurs de mesure et permet une mesure ponctuelle de l’humidité uniquement à l’intérieur du manchon.
Il est utilisé exclusivement avec les systèmes de mesure hiérarchiques ou les systèmes à indicateurs.
Il ne peut mesurer l’humidité que dans l’isolation du manchon.
|
|
|
|
|

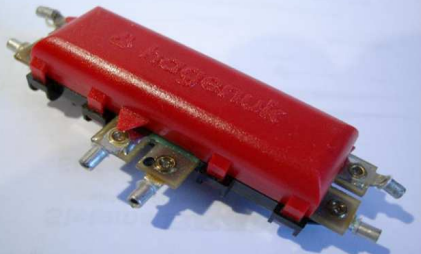

 Dérivation en T |
Té de dérivation (uniquement pour le système hiérarchique)
Utilisé exclusivement dans le cadre du système hiérarchique de détection de fuites (mesure par indicateurs). Le té de dérivation « ramifie » le système de mesure et crée des niveaux hiérarchiques subordonnés.
Il permet la détection centralisée de l’humidité et isole, lors des mesures effectuées sur une dérivation, la connexion avec le niveau hiérarchique supérieur.
|
|
