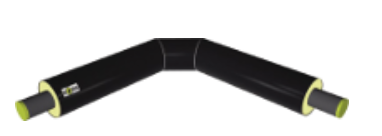

Connexion de la conduite du fluide, par exemple soudure, manchon, bride, pièce de transition (connexion de matériaux différents), coude. Elle est définie plus précisément à l’aide d’un attribut de type géré dans un catalogue. Peut également être documentée de manière optionnelle dans une station (par ex. une installation de distribution d’eau plus grande).

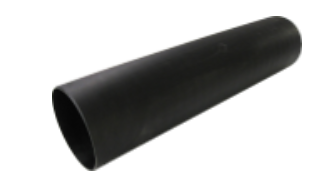

La connexion entre les éléments d’isolation, comme par exemple le manchon thermorétractable protégeant la soudure dans un tube avec isolation, est enregistrée comme StructureJunction, ProtectiveJunction « ProtectiveRootElement » (303). La connexion entre la soudure et le manchon est réalisée via une Containment Association.

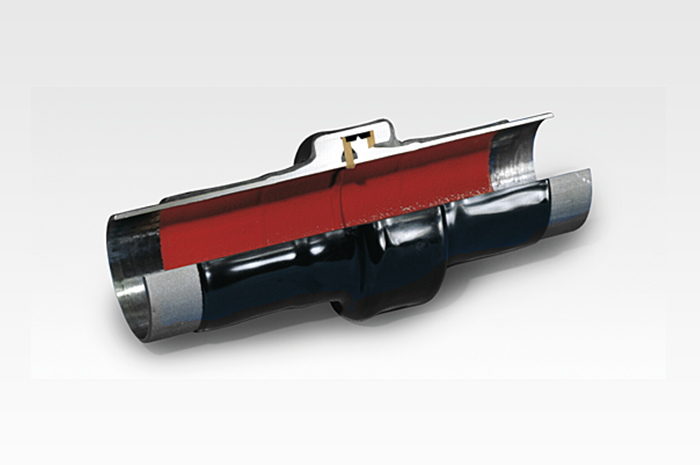

Les pièces isolantes servent à interrompre la conductivité électrique d’une conduite ou d’un système de protection cathodique contre la corrosion.

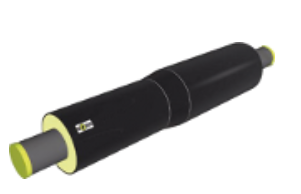

Réduction, changement de calibre

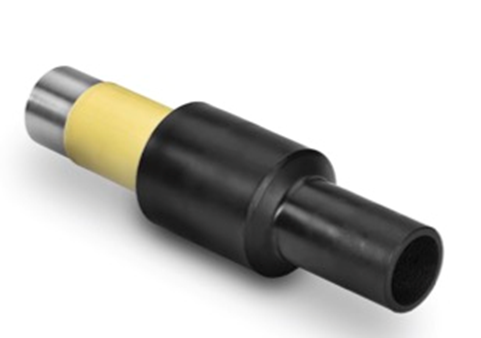

Changement de calibre entre deux diamètres de tuyaux différents. Il existe également des formes spéciales permettant simultanément un changement de matériau. Dans ce cas, on parle de pièce de raccord (couplage).

Dérivation

Relie trois conduites entre elles.

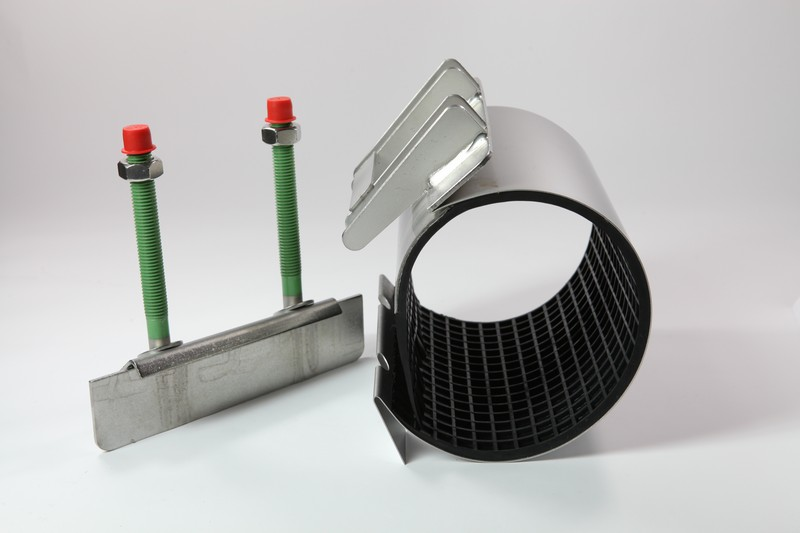

Collier de réparation / collier / manchon coulissant

Utilisé souvent pour de petites réparations. En pratique, la partie endommagée est généralement retirée et remplacée par un nouveau tronçon de tuyau et un collier/manchon coulissant.

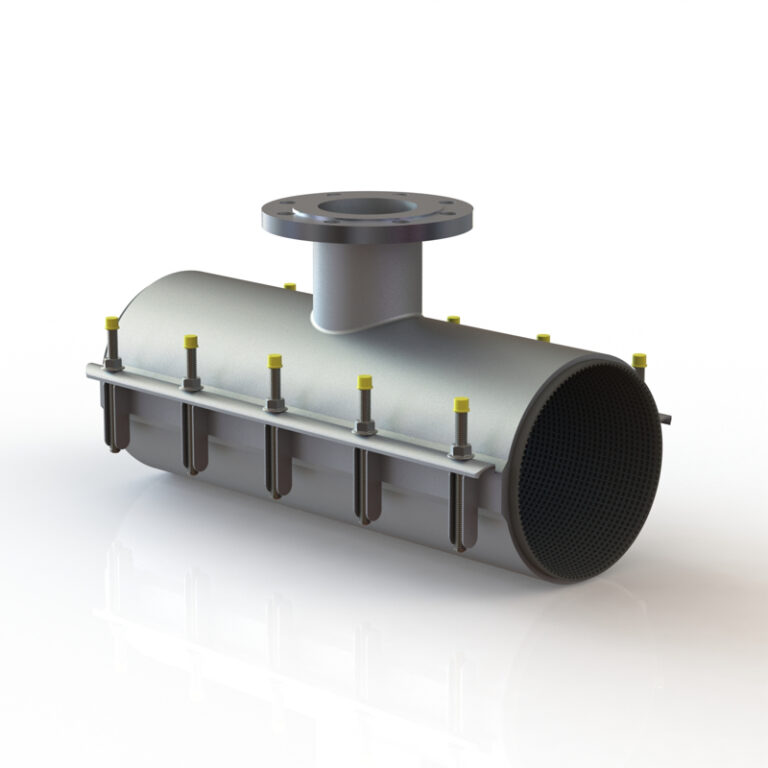

Collier de prise en charge

Un réseau de chauffage urbain existant peut être régulièrement étendu par des dérivations à l’aide d’un procédé de perçage sous pression. Un collier de prise en charge sert à créer de nouveaux raccordements et départs sous pression, lorsque la réalisation par soudage n’est pas possible.

Comme alternative au collier de prise en charge, pour les conduites en acier, un dispositif de perçage peut être soudé avant de percer la conduite principale et d’installer la dérivation. En général, la pièce soudée est combinée avec une vanne à bille.

Avec ce procédé de perçage, les installations n’ont pas besoin d’être arrêtées pour de nouveaux raccordements. L’opération de vidange, le traitement de l’eau et la remise en service sont également supprimés. Les contraintes statiques sur les éléments du réseau sont ainsi réduites.

Capuchon / bride aveugle

Le capuchon / la bride aveugle sert à fermer une conduite (tube simple ou tube double) à son extrémité.

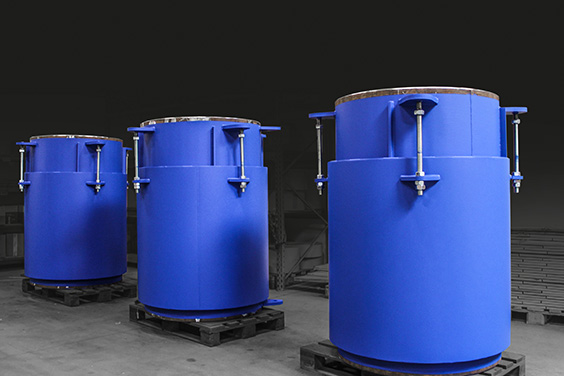

Compensateur

Un compensateur est utilisé chaque fois que des vibrations doivent être absorbées dans un système. En règle générale, ils sont conçus pour absorber la compression, l’expansion, les déplacements latéraux et la flexion.

Raccord de jonction double

Pièce de raccord permettant le passage de deux conduites à tube simple à une conduite à double tube
