Armatures pour la maintenance et la surveillance

Les types sont différenciée plus précisément à l’aide de l’attribut de type (catalogue). Les éléments possibles sont :

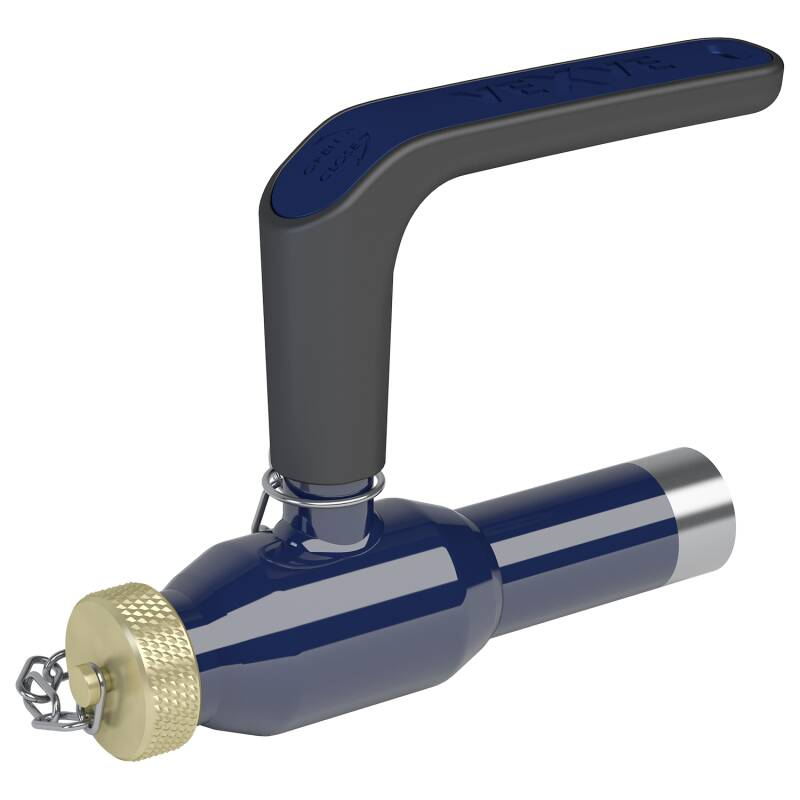

•Dispositif de vidange et de purge d’air intégré dans un même composant

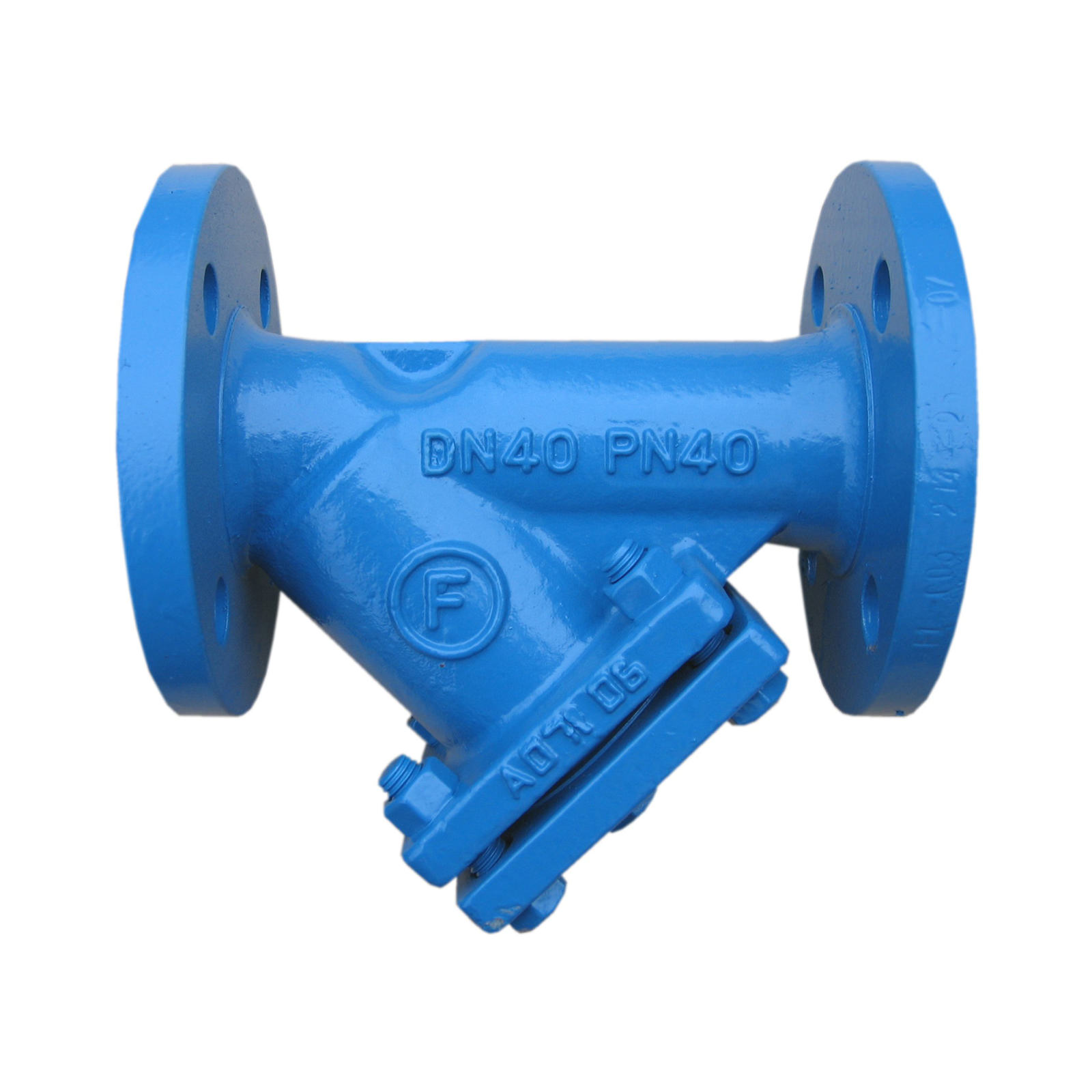

•Filtre à impuretés

•Séparateur

•Vase d’expansion sous pression

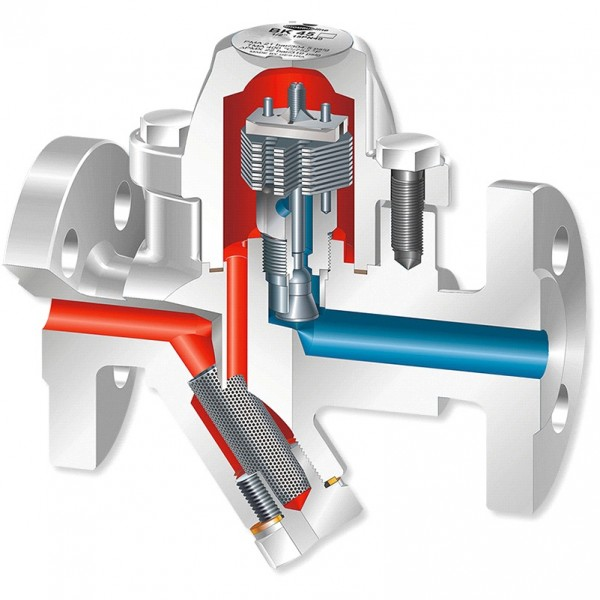

•Purgeur de condensats dans les installations de vapeur et de condensats : empêche l’accumulation de condensats afin d’éviter l’érosion provoquée par ceux-ci ainsi que les coups de bélier (surpressions causées par des variations brusques de volume), susceptibles d’entraîner des dommages aux installations.

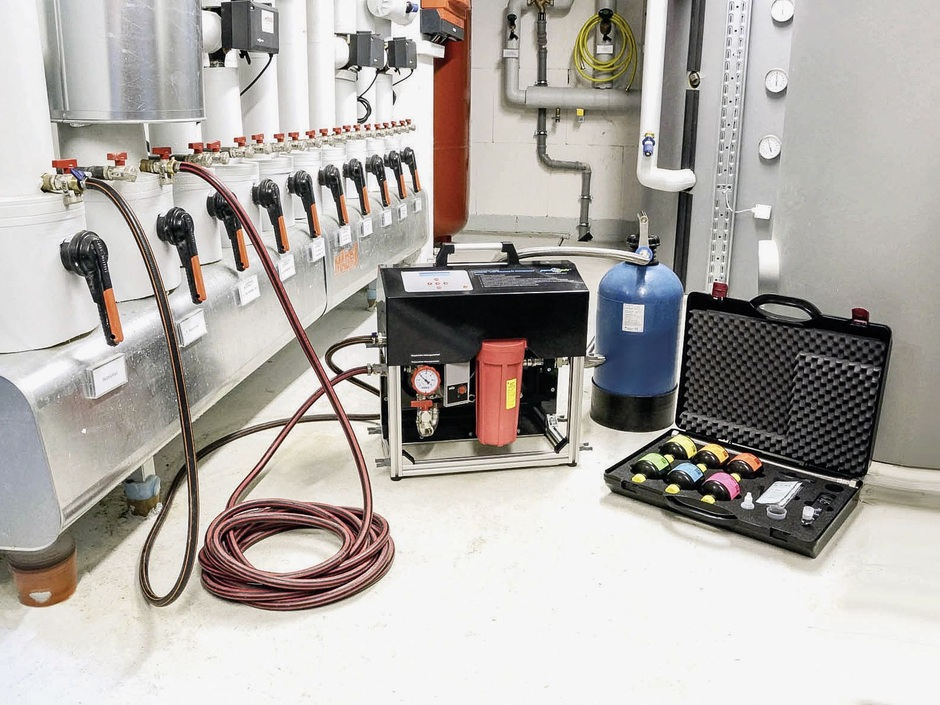

Traitement et conditionnement de l’eau

Tous les éléments destinés au traitement du fluide sont regroupés dans ce type d’actif. Il s’agit principalement du traitement de l’eau pour les réseaux de vapeur, de chauffage et de refroidissement, afin de réduire les risques financiers liés aux dommages causés aux installations par la corrosion et l’envasement, et de minimiser les interruptions de production.

Purge

La ventilation (purge d’air) devient nécessaire lorsque de l’air est présent dans le réseau. L’évacuation de l’air s’effectue en principe au point le plus élevé du réseau.

La présence d’air dans le système de conduites peut entraîner d’importants dysfonctionnements d’exploitation. Les accumulations d’air à l’intérieur des conduites réduisent la section d’écoulement disponible et augmentent les pertes de charge. Elles peuvent également provoquer des coups de bélier ainsi que des erreurs de mesure.

La purge d'air est utilisée dans les situations où un écoulement trop rapide de l’eau risque de générer une dépression dans le réseau. Cela se produit notamment lors de la vidange des conduites, en cas de rupture de conduites ou en aval d’organes de fermeture ou de dispositifs de protection contre les ruptures de conduites.

Voir Fritsch et al., 2011 S. 556-560

Vanne de vidange

La vanne de vidange est utilisée pour vider une conduite à des fins de maintenance ou pour le raccordement de nouvelles canalisations. Elle ne se trouve pas uniquement dans les stations et les sous-stations de réseau de bâtiment, mais peut également être installée sur le réseau de conduites et être accessible depuis des chambres de visite.

Dans les réseaux de vapeur, un certain temps est nécessaire pour que les conduites atteignent une température proche de celle de la vapeur. En particulier dans le cas de conduites longues et de grand diamètre, cela entraîne la formation d’une quantité importante de condensats, qui sont généralement évacués au moyen d’une vidange manuelle.
