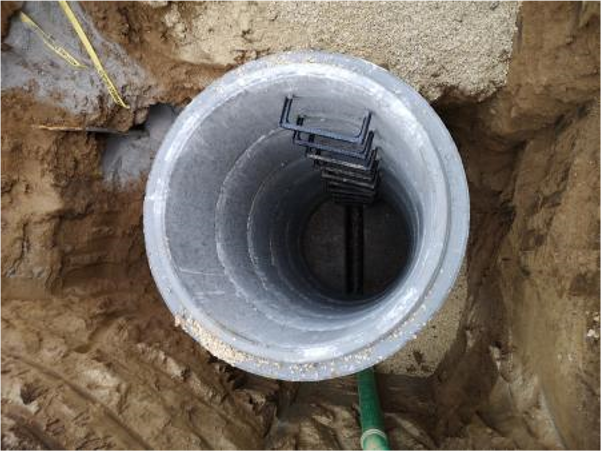

Regard standard, regard normalisé, chambre standard pour assainissement comme élément de construction

Nœud principal de construction pour regard standard pour l'assainissement.

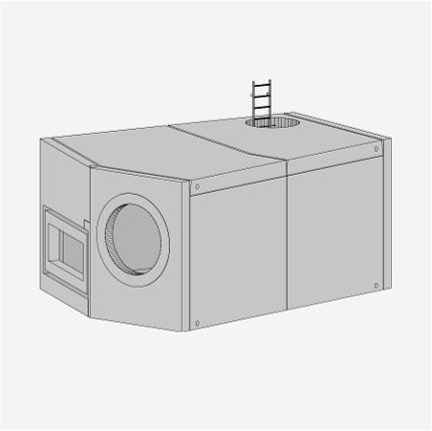

Ouvrage de construction de l'assainissement

Nœud principal des ouvrages de construction pour l'évacuation des eaux usées.

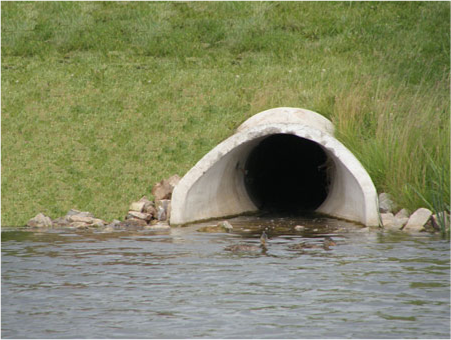

Ouvrage de rejet vers un exutoire, ouvrage de sortie (nœud structurel)

Un exutoire est le point de rejet d’un réseau d’assainissement dans un cours d’eau ou un plan d’eau récepteur. Lorsqu’un ouvrage protège ou encadre ce rejet, il peut être représenté par un DischargeStructureNode et, de manière optionnelle, par un DischargeStructureBoundary.

Tous les attributs constructifs de l’ouvrage de sortie sont gérés sur le DischargeStructureNode.

L’emprise spatiale et la surface de l’ouvrage sont représentées par le DischargeStructureBoundary. L’objet surfacique contient le DischargeStructureNode.

Station d’épuration des eaux usées (nœud structurel)

Cet objet sert à gérer l’ensemble des attributs constructifs de la station d’épuration des eaux usées. Il peut contenir un ou plusieurs objets StationAssembly de type d’actif (AssetType) TreatmentPlant.

L’emprise spatiale et la surface de l’ensemble de la station d’épuration sont représentées par  TreatmentPlantStructureBoundary, du groupe d’actifs (AssetGroup) SewerInstallationBoundary. L’objet surfacique contient le TreatmentPlantStructureNode.

Installation d’infiltration (nœud structurel)

Cet objet sert à gérer l’ensemble des attributs constructifs de l’installation d’infiltration. Il peut contenir un ou plusieurs objets StationAssembly de type InfiltrationFacility.

L’emprise spatiale et la surface de l’ensemble de l’installation d’infiltration sont représentées par InfiltrationStructureBoundary. L’objet surfacique contient alors le InfiltrationStructureNode correspondant.

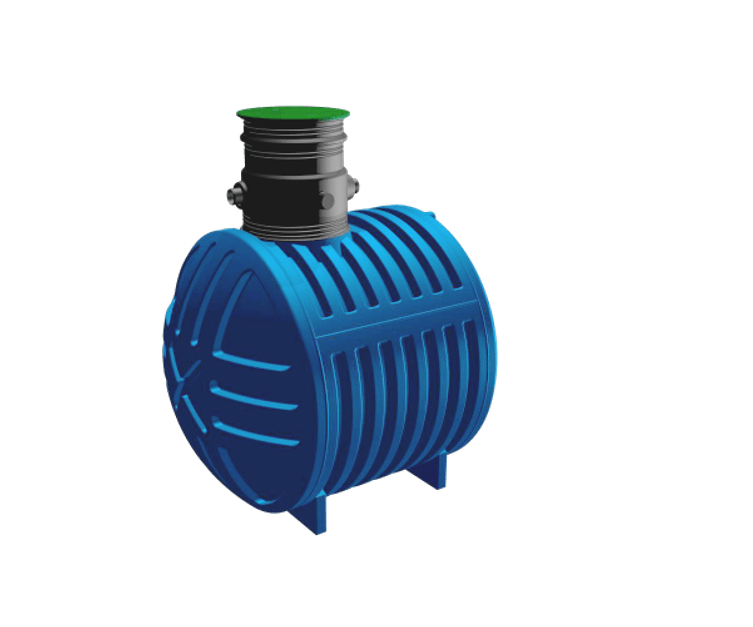

Toilette sans évacuation, fosse étanche de collecte, fosse septique

Réservoir étanche destiné à la collecte et au stockage des eaux usées domestiques contenant des matières fécales pour les habitations qui ne sont pas raccordées directement au réseau d’assainissement.
