Schutzelement / Schutzmassnahme / Schutzrohr / Mantelrohr / Ummantlung / Schutzabdeckung

Bietet die Möglichkeit, ein Schutzelement als Punkt Geometrie darzustellen und mit Flächen und/oder Linien von Schutzrohren/Mantelrohre zu verknüpfen.

Das Element ist führend für die Attribute der Schutzmassnahmen im Datenmodell.

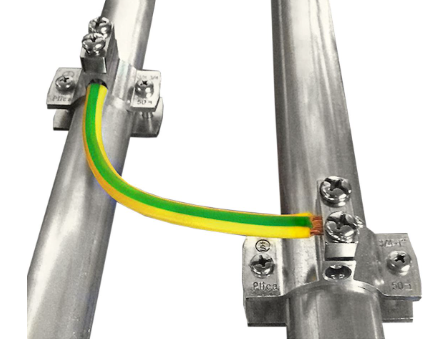

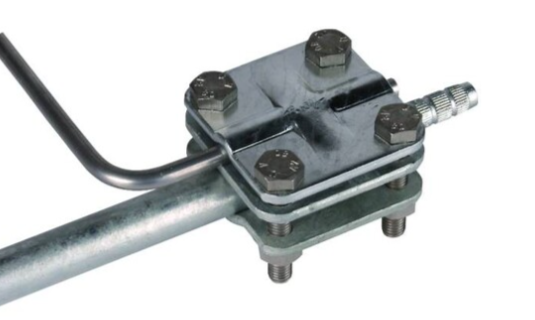

Erdungsbride / Erdungsanschluss / Anschlussklemme für Erder

Die Erdungsbride dient dem Anschluss des Erdungsleiters an metallenen Rohrleitungen, oder an einer anderen Art von Erder (Tiefenerder, Oberflächenerder, Fundamenterder). Der Erder ist ein aus metall bestehenden Leiter, der die elektische Ströme in das Erdreich ableitet.

Quelle

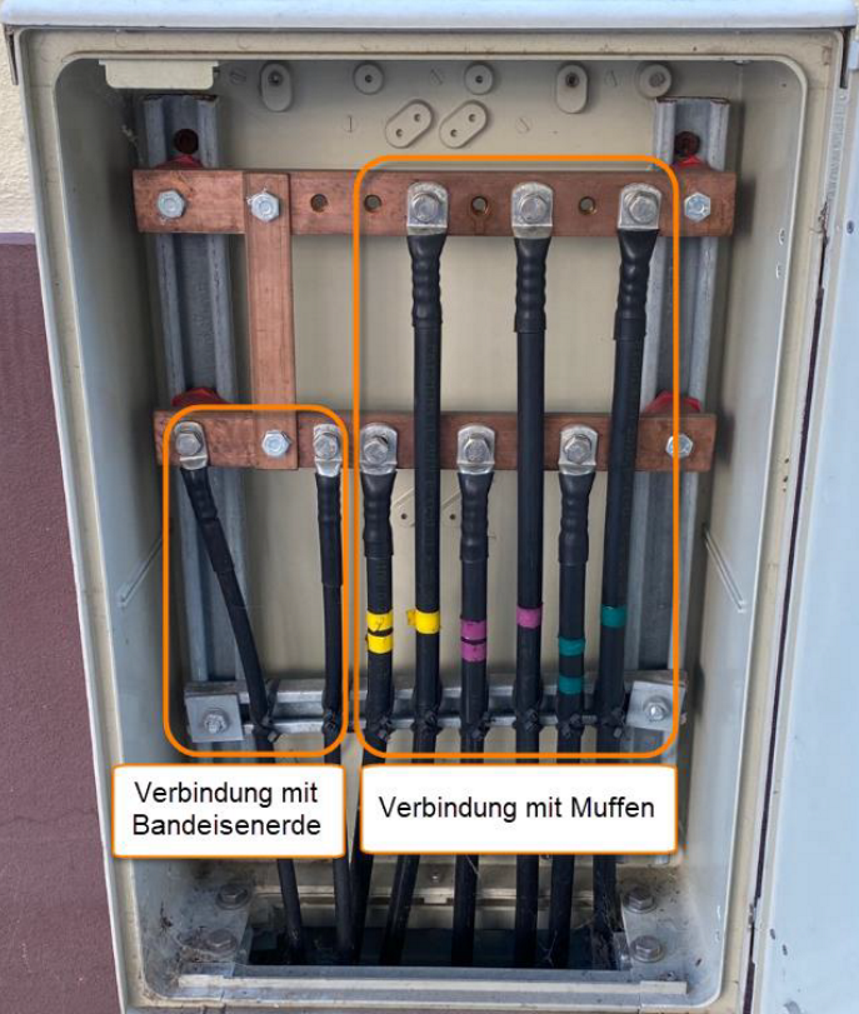

Erdmesstrennkasten

Ein Erdmesstrennkasten (EMT) ist ein Betriebsmittel in elektrischen Energieversorgungsanlagen, das vor allem in Niederspannungsnetzen mit Schutzerdung (z. B. TN-Systemen oder TT-Systemen) eingesetzt wird. Er dient dazu, die Erdungsanlage einer elektrischen Anlage messbar und prüfbar vom Erdungssystem des Netzbetreibers zu trennen.

Normalbetrieb (geschlossene Verbindung)

Die beiden Erder (Betriebserder des Netzbetreibers und Anlagenerder) sind elektrisch leitend miteinander verbunden. Dadurch ist das Erdungssystem durchgehend niederohmig und gewährleistet Personenschutz, Funktionserdung und Blitzschutz.

Messbetrieb (getrennte Verbindung)

Für Prüfungen (z. B. Messung des Erdungswiderstands nach DIN VDE 0100-600 oder DIN VDE 0105-100) wird die Trennstelle geöffnet. So kann der Anlagenerder isoliert vom Betriebserder gemessen werden. Während der Messung bleibt ein sicherer, definierter Anschluss möglich, da die Trennstelle meist so ausgeführt ist, dass Messgeräte angeschlossen werden können.

Nach Abschluss der Messung wird die Verbindung wieder geschlossen.

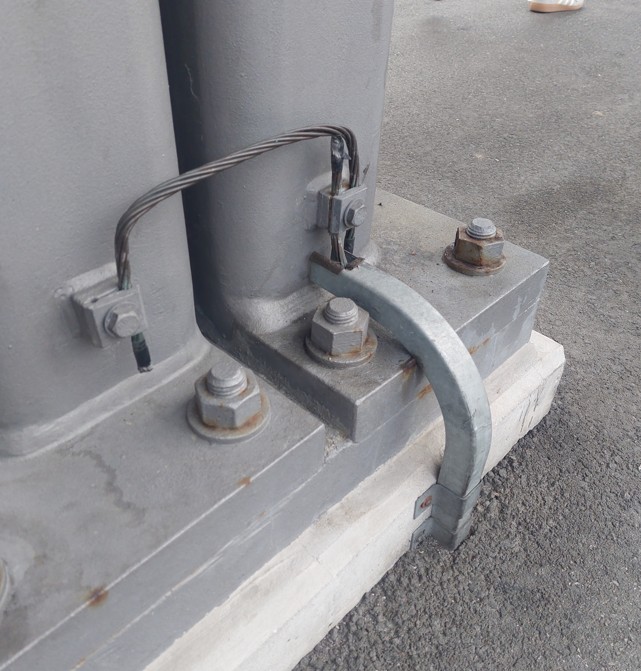

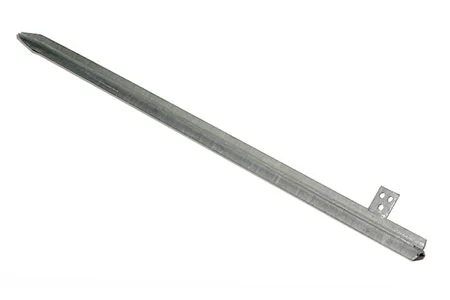

Erder, Erdungselektrode

Unisoliertes leitfähiges Element einer Erdungsanlage, dass sich unterhalb der Erdoberfläche befindet. Der Erder leitet elektrische Ströme in den Erdreich ab. Er kann verschieden Formen haben: Staberder / Tiefenerder, Fundamenterder, Strahlenerder, Maschenerder, usw.

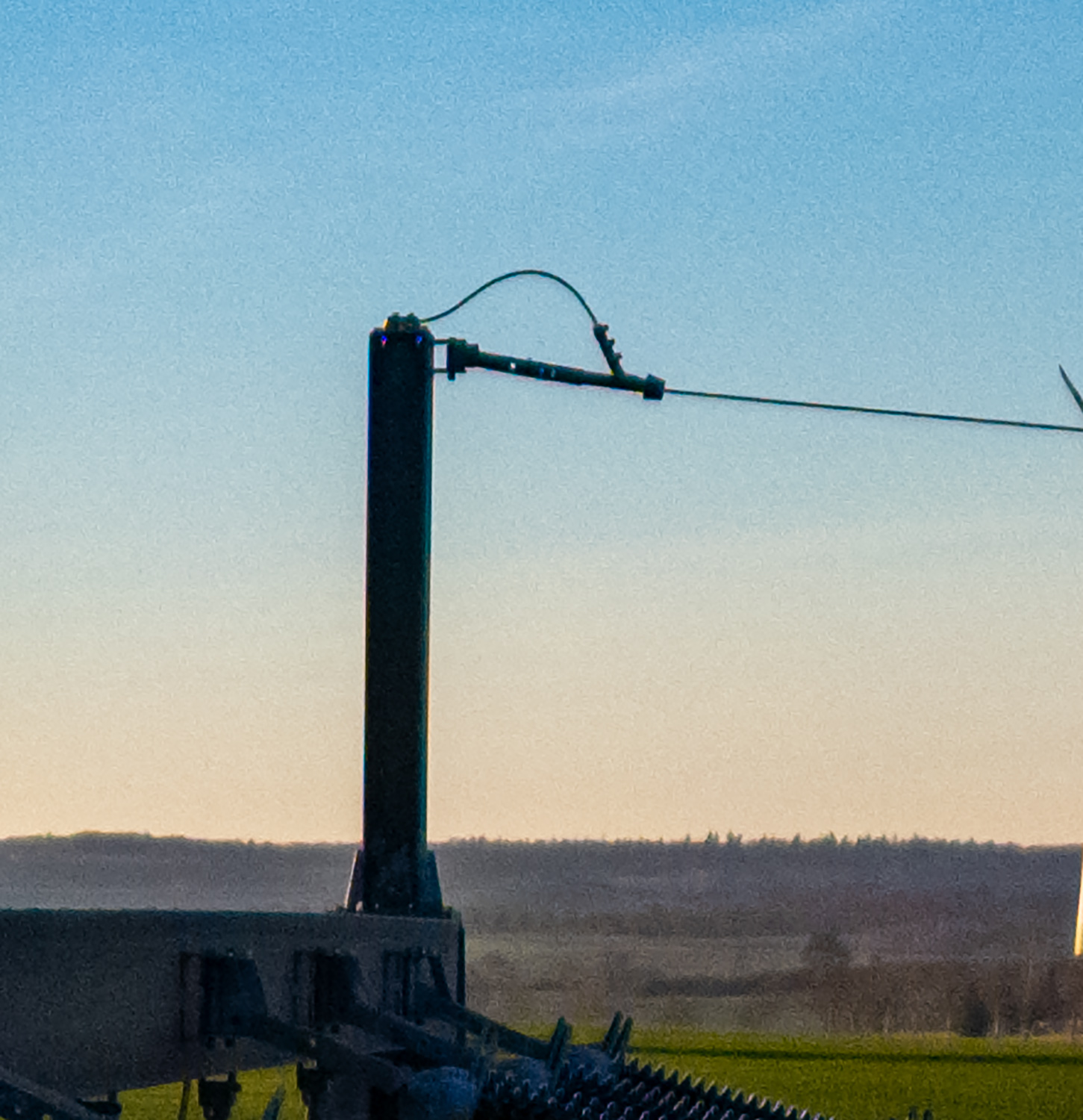

Für die lineare Ausprägung von Erdungsbänder kann auch auch der GroundingConductor verwendet werden.

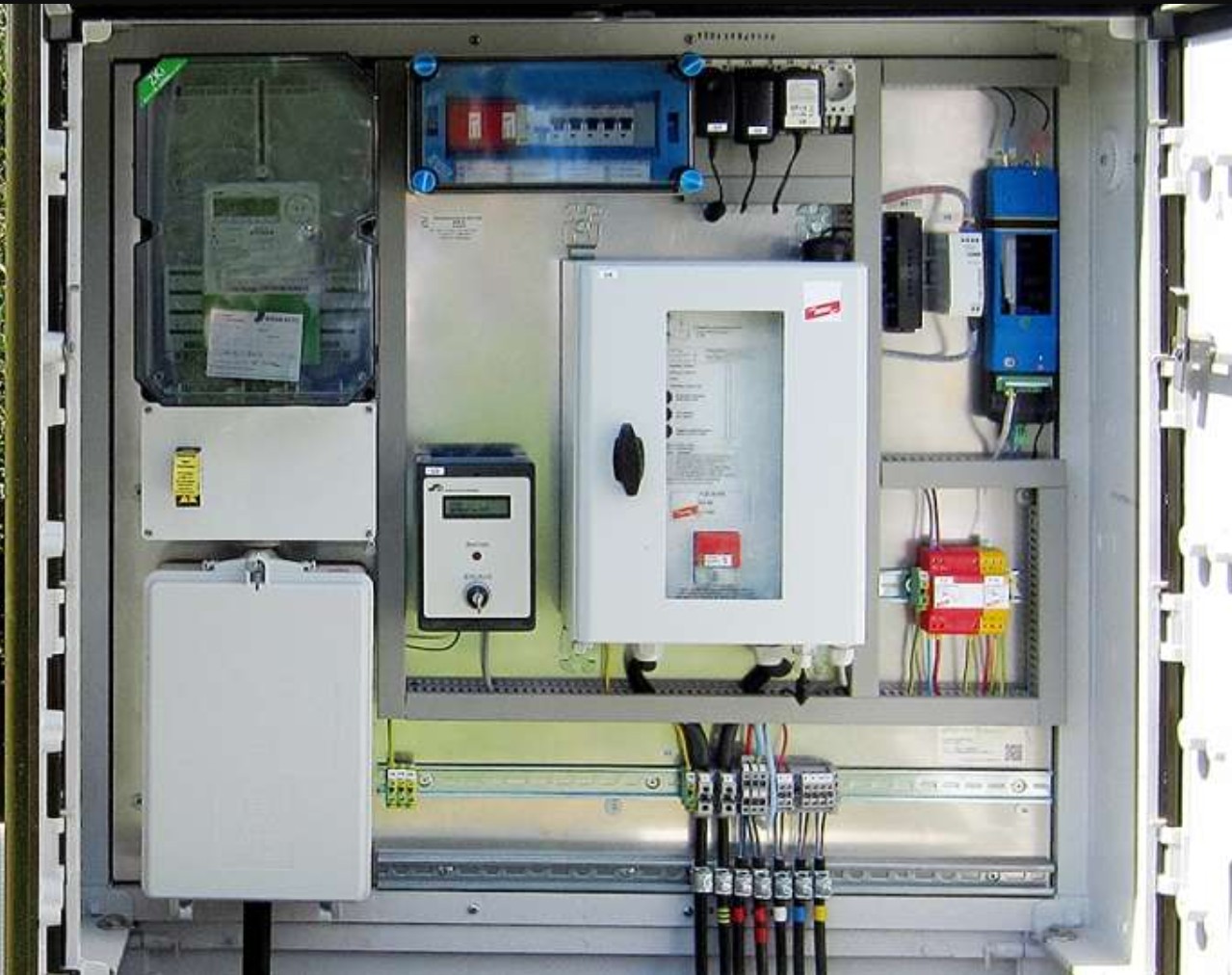

Abgrenzeinheit

Technisch bedingt darf der Erder nicht direkt mit der Leitung verbunden werden.  Eine direkte Anbindung des Erders würde dazu führen, dass diese KKS-Maßnahme ihre Wirksamkeit verliert.

Daher wird die Abgrenzeinheit zwischen Rohrleitung und Erder installiert, wo sie wie ein Filter wirkt. Sie leitet alle schädlichen Wechsel- und Impulsströme über den Erder ab, und erhält den

schützenden Gleichstrom. Das gewünschte DC-Potential kann zuverlässig als Schutzstrom erhalten bleiben.

Abgrenzeinheiten werden nicht nur im KKS Kontext eingesetzt. Sie werden verwendet wenn zwei "Systeme" dauerhaft elektrisch getrennt werden  müssen, im Fehlerfall aber sicher verbunden werden sollen. So werden galvanisch getrennte Systeme bei einem Fehlerfall (Blitz, Kurzschluss, Netzdinduktion) und gefährlich hohe Spannungenund kurz überbrückt;  Personen und Geräte werden dadurch geschützt.

Dämmung

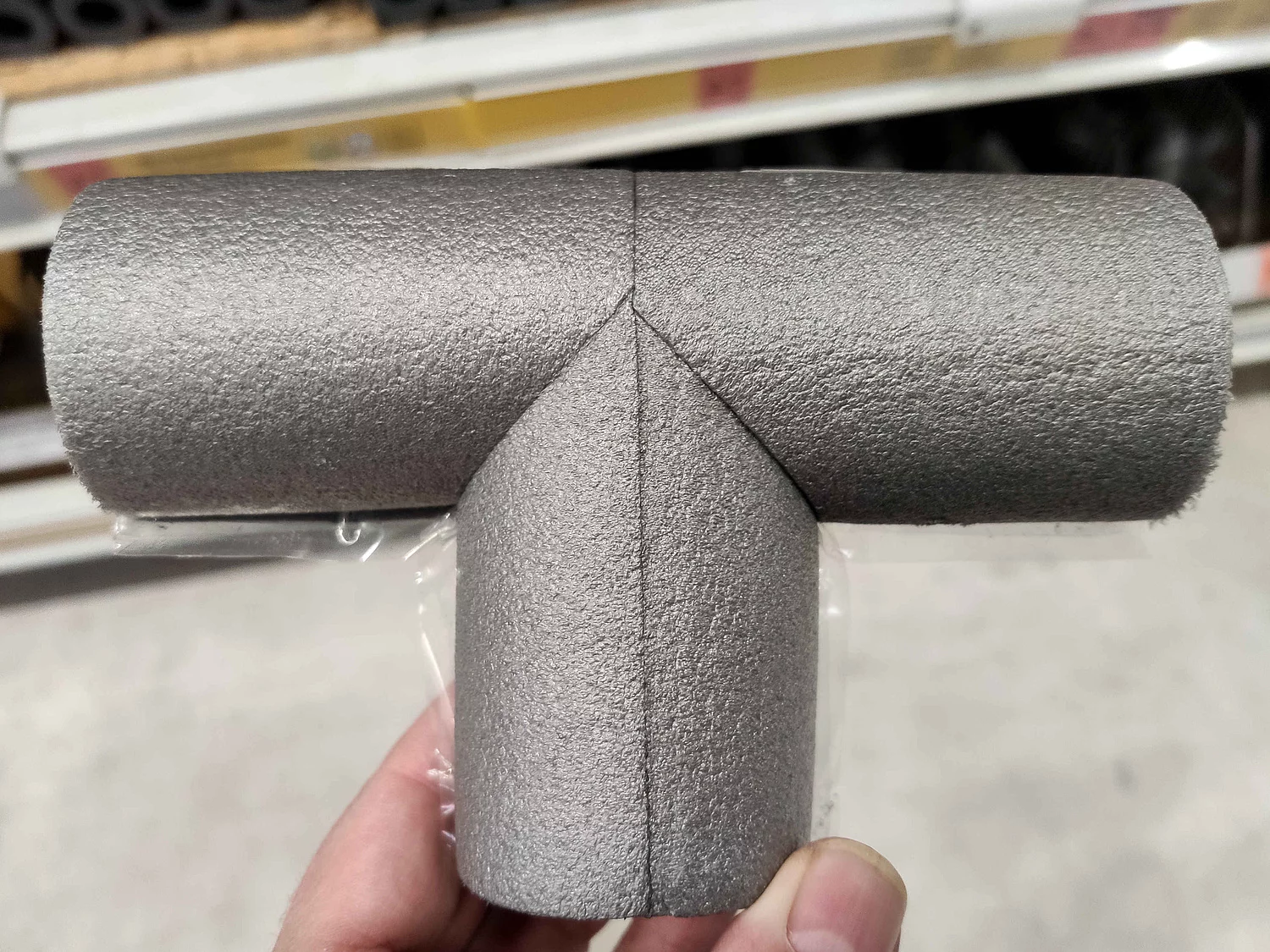

Thermische Dämmung von Leitungen und Rohrleitungsteile

- für Bauteile die nicht samt Dämmung geliefert werden, und an denen Dämmung nachträglich eingebaut wird (z.Bsp in Stationen)

- um lokal kappute Dämmung zu ersetzen, Dann wird nur ein Teil der bestehenden Dämmung entfernt, und neu befüllt.

Für die Leitungen (Linienelemente), steht die ThermalIsolationLine zu Verfügung.
