Querraum unterhalb Traverse

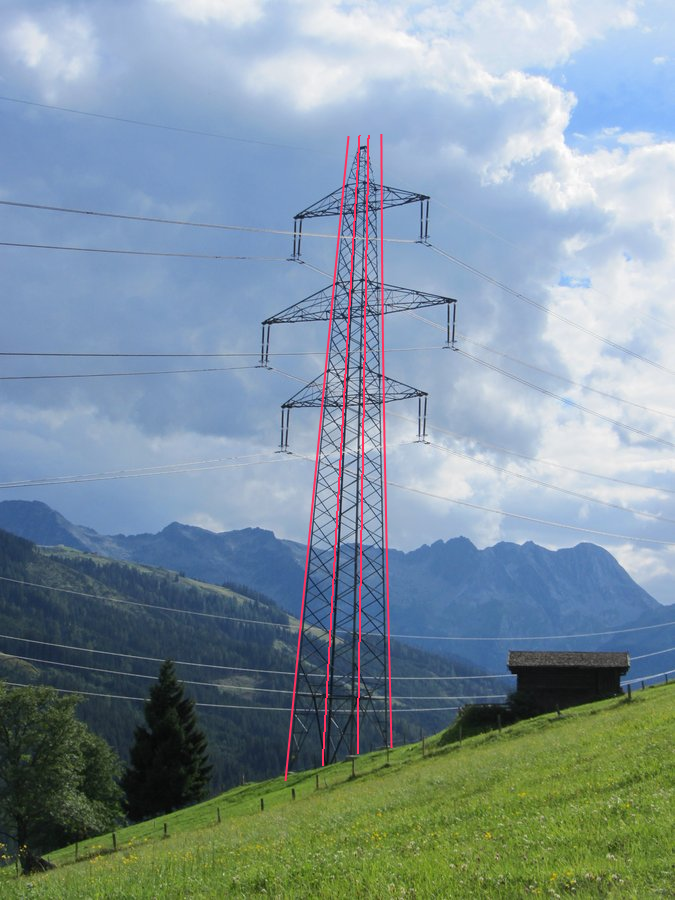

Der ColumnPoint dient der Verküpfung von ColumnLine (senkrechte Tragwerkslinie) einerseits und CrossArmLine (Ausleger) bzw. CrossBraceLine (Strebe) andererseits.

Mast-Traverse

Ist das horizontale Tragelement für die Isolatoren / Leiterseile. Bildet bei Portalmasten auch die Traverse (Joch).

Die CrossArmJunction dient der Verknüpfung von CrossArmLine (Ausleger) und InsulatorLine (Isolator).

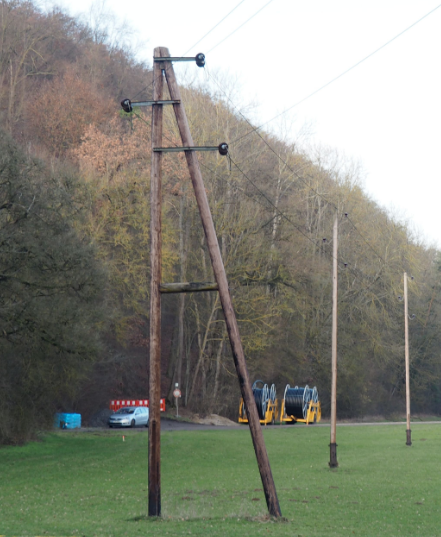

Stützstrebe / Strebe (Druck)

Streben werden verwendet, um Masten abzustützen oder mit anderen Masten zu verstreben (in der Regel Kreuzstrebe). Die Verankerung im Boden erfolgt mit Fundamenten oder Ankern (Zugkräfte).

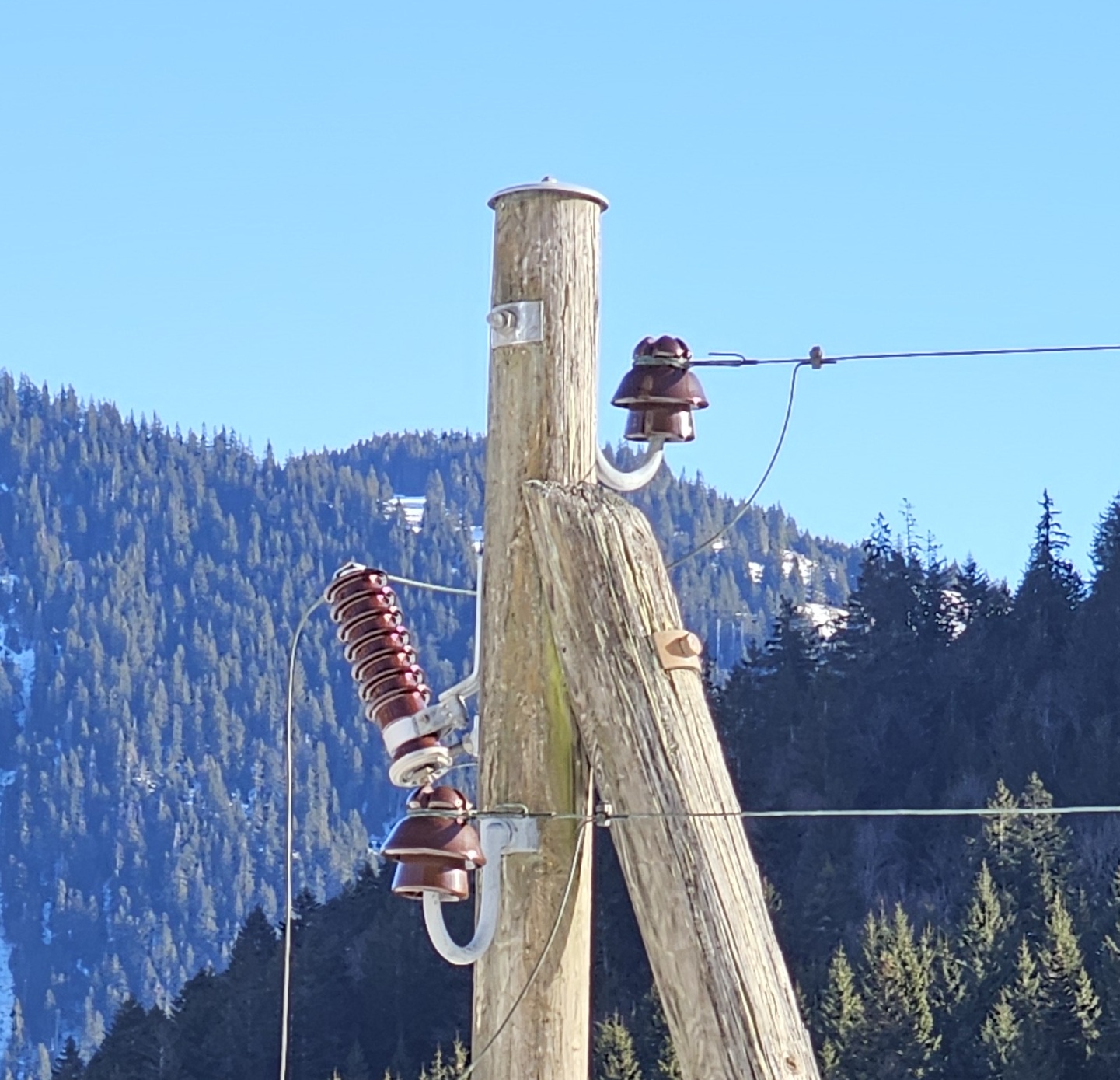

Die CrossBraceJunction dient der Verknüpfung von ColumnLine und CrossBraceLine. Alternativ kann auch der ColumnPoint genutzt werden.

Abspannung (Zug)

Mast-Abspanndraht, Beleuchtung Abspannung, Beleuchtung Seil-Tragwerk

Die Abspannungen dienen der Mastsicherung bei Richtungswechsel oder am Endmast von Freileitung. Gleichzeitig können Abspannungen auch als Tragwerk (Seil) für die Beleuchtung dienen.

Kabelanschlussschlaufe eines Isolators

Unteres Ende des Isolators, an dem ein Leiterseil befestigt werden kann.

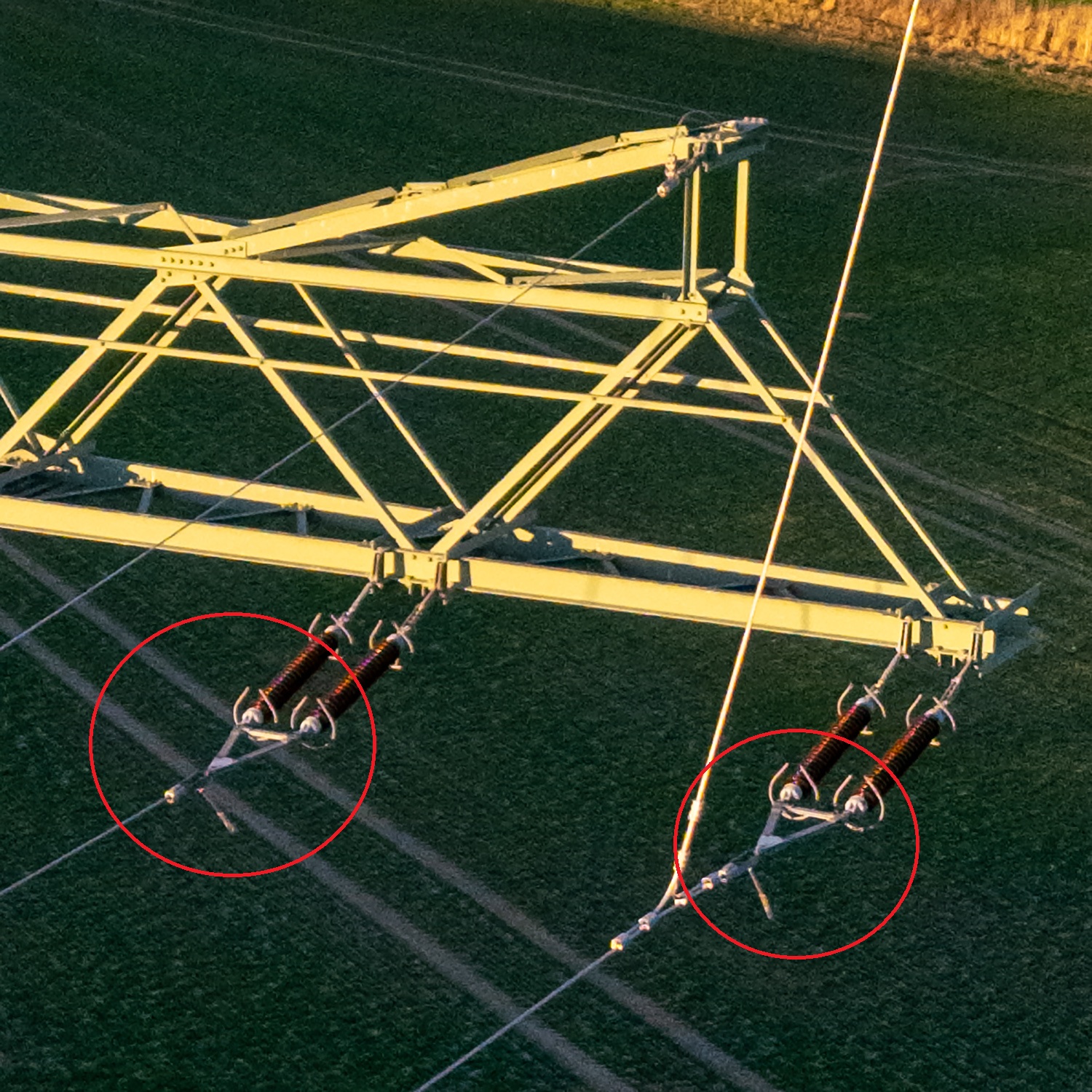

Hier werden die **ConductorEndClamps bzw. **SuspensionClamps angehängt, welche Systembedingt benötigt werden, um Seile am Tragwerk aufhängen zu können.
