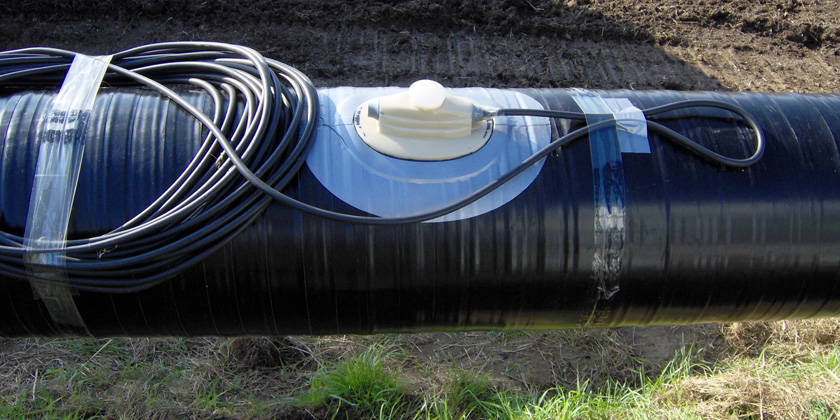

Verbindungspunkt des Schutzkabels

Verbindungspunkt auf Leitungsnetzelement, dass vom KKS System geschützt wird (Lötstelle des Kabels auf das Netzelement)

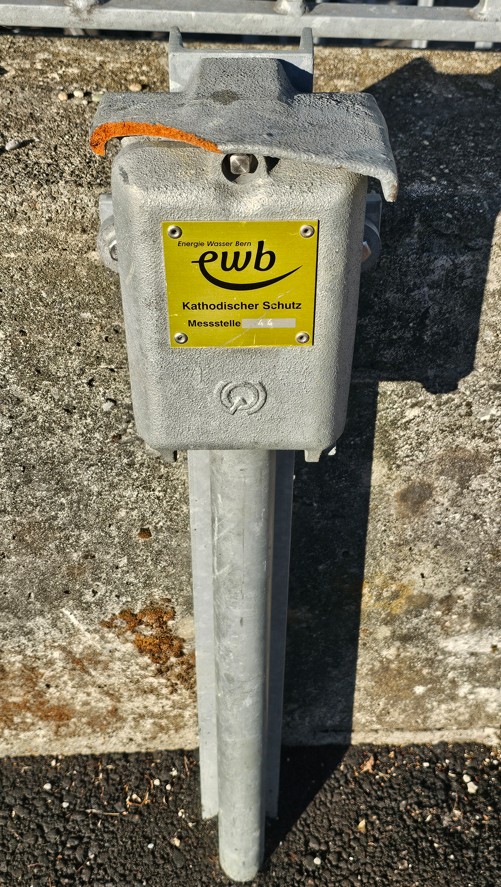

Messpunkt, Messsäule, Messkasten, Messstelle

Messpunkt, Messstelle, Bodenkasten. Lokation, wo auf die Messkontakte zugegriffen werden kann.

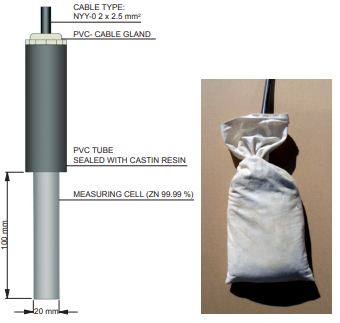

Referenz Elektrode

Dauerbezugselektrode zur Regelung des Schutzstromgerätes.

Die Referenzelektrode liefert ein stabiles, bekanntes elektrochemisches Potenzial, das im Laufe der Zeit kaum abweicht. Durch den Vergleich der Spannung zwischen der Rohrleitung und der Referenzelektrode kann das Polarisationspotenzial der Schutzelemente im Boden bestimmt werden. Daraus kann geschlossen werden, ob die Schutzelemente immer noch genügend geschützt werden, oder ob allenfalls die Strom Zufuhr beim Gleichrichter angepasst werden sollte. Permanente Referenzelektroden werden in der Nähe des Schutzelements vergraben und an das Steuerungssystem angeschlossen. Tragbare Elektroden werden für Messungen verwendet und müssen konsistent platziert werden (möglichst nah am Schutzelement, aber nicht im Weg zwischen  Anode und Schutzelement).

Kabelverbindung (Muffe)

Kabelverbindungspunkt in der Funktion einer Muffe. Kann zwei Kabel miteinander verbinden.

Anschluss an Streustromquelle

Lokation einer externen Streustromquelle. Ein DrainageCable kann diese Streustromquelle (z.Bsp. Bahngleis) mit der Rohrleitung verbinden, um die Ableitung von Fremdströme zu ermöglichen.
