Schubsicherung

Eine Schubsicherung ist eine längskraftschlüssige Muffenverbindung. Die Schubsicherung nimmt Schub-, Zug- und Druckkräfte auf, die axial auf die Rohrleitung einwirken. Es gibt aussen- und innenliegende Ausführungen von Steckmuffen. Sie sind in der Regel bei den Herstellern bei den Formstücken zu finden.

Wird nur in Wasser und Gas verwendet.

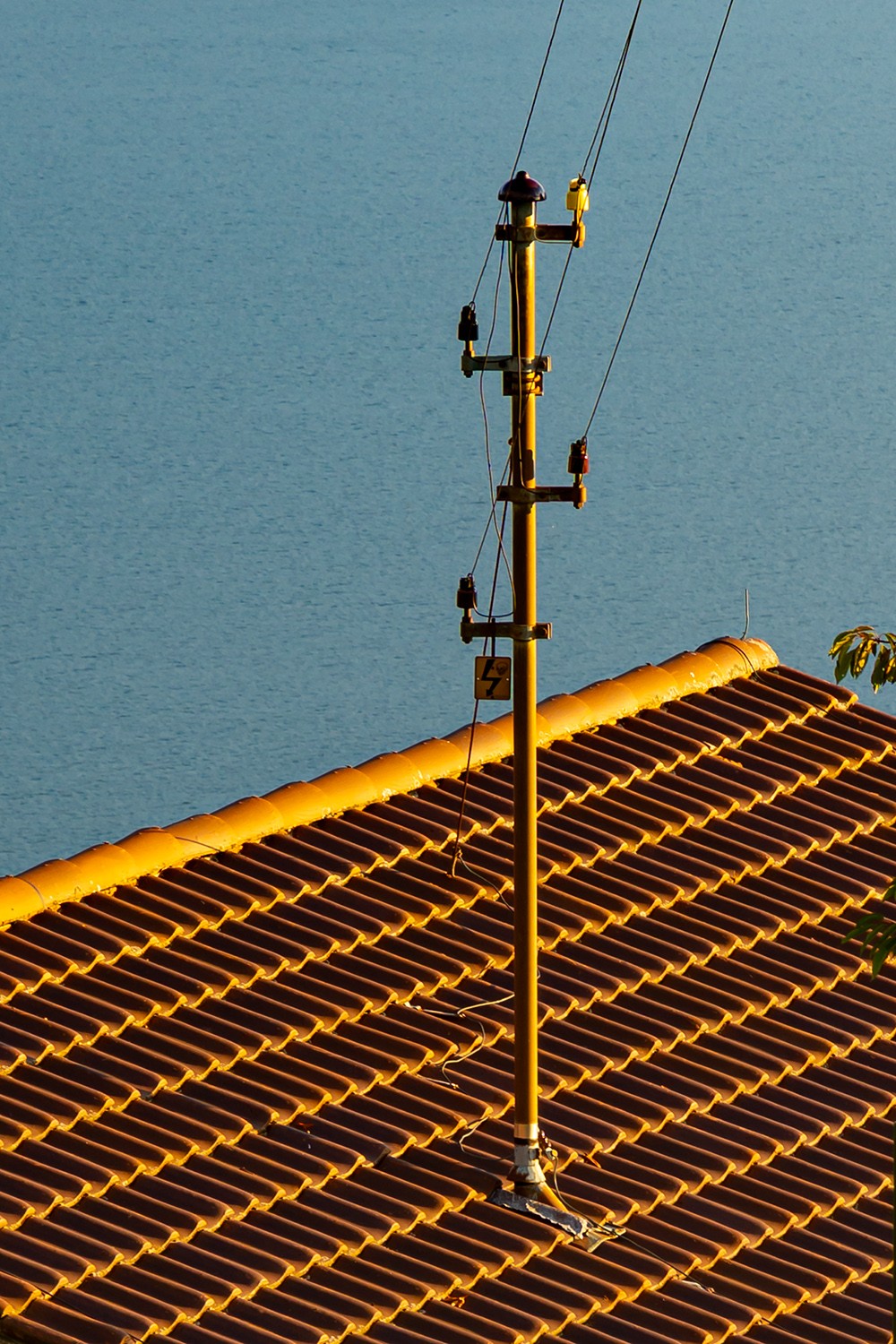

Dachständer

Auf Dächern werden kleine Masten montiert, die als Freileitungsmast dienen. Diese können neben der Hauseinführung durch den Dachständer auch für weitere Vernetzungen verwendet werden.

Konsole

Diese wurden früher bei Trafotürmen (DE) verwendet wie auch an Fassaden von Wohnhäusern und Gewerbebetrieben.

Siehe auch Trafotürme: Eine Architekturform, die nicht mehr gebaut wird | Baublatt

Mauerdurchführung / Wanddurchführung

Dient der Verlegung von Rohren innerhalb von Gebäuden. Sie hat sowohl eine stützende als auch eine hängende Wirkung. Verschiedene Hersteller erlauben auch mehrere Medien in derselben Wanddurchführung (siehe Bild unten).

Werden im DACH-Raum in der Regel nicht erfasst.

Festpunkt / Lagerpunkt / Fixpunkg

Bei der Fernwärme sind die Lagerpunkte für die Berechnung von Ausdehnungen im Zusammenhang mit den thermischen Einflüssen relevant.

Ein Fixpunkt ist eine Stelle der Rohrleitung, an der keinerlei Bewegungen aufgrund der thermischen Dehnung möglich sind. Ein natürlicher Fixpunkt entsteht dort, wo die Reibungskräfte des Bodens die Bewegung der Leitung verhindern. Ein Fixpunkt kann aber auch durch Installation eines Festlagers herbeitgeführt werden. Eingesetzt werden verschiedene Lagertypen:

•Führungslager erlauben Bewegungen nur in definierten Richtungen

•Festlager fixieren dei Rohrleitung in allen Richtungen

•Gleitlager dienen dazu, die Gewichts- und Reibungskräfte aufzunehmen.

Aufhängung (oben im Bild)

Ankerpunkt für aufgehängte Leitungen (siehe Bracket).

Werden im DACH-Raum in der Regel nicht erfasst. In einzelnen Fällen werden diese Elemente im Bereich von Brücken erfasst.

Halterung (unten im Bild)

Wird verwendet, um Rohre innerhalb von baulichen Objekten zu führen. Es handelt sich um die beiden Elemente, welche das Rohr fixieren. Wirkt sowohl stützend wie auch hängend.

Werden im DACH-Raum in der Regel nicht erfasst. In einzelnen Fällen werden diese Elemente im Bereich von Brücken erfasst.
