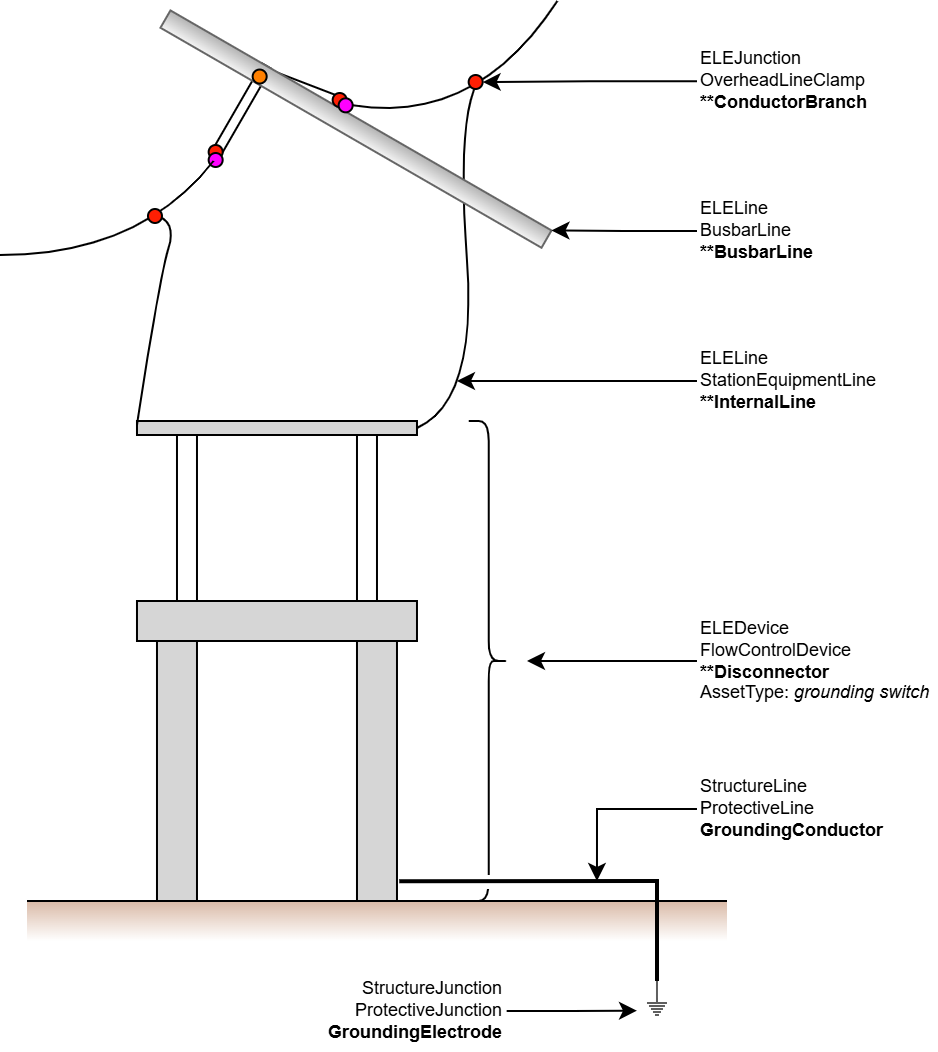

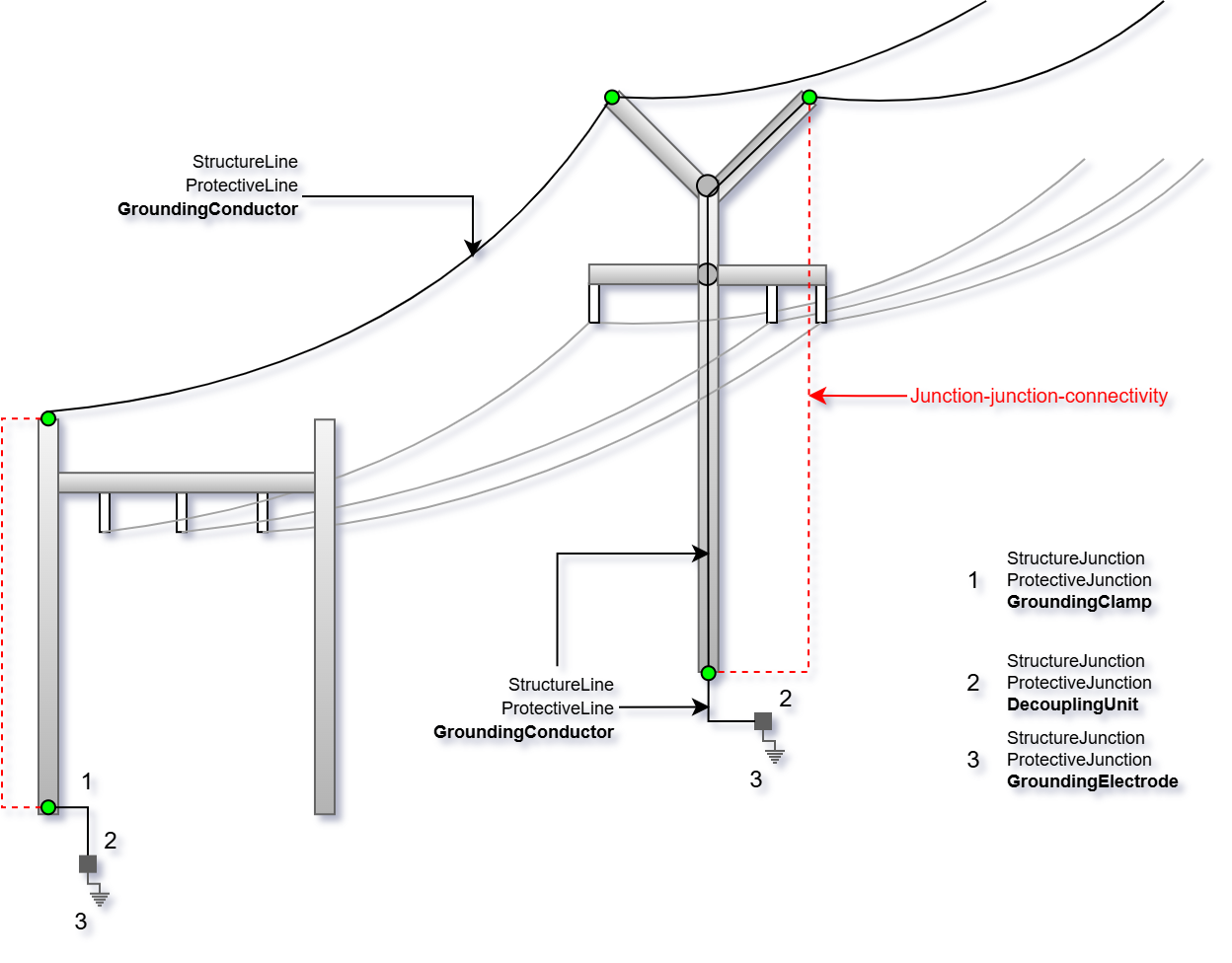

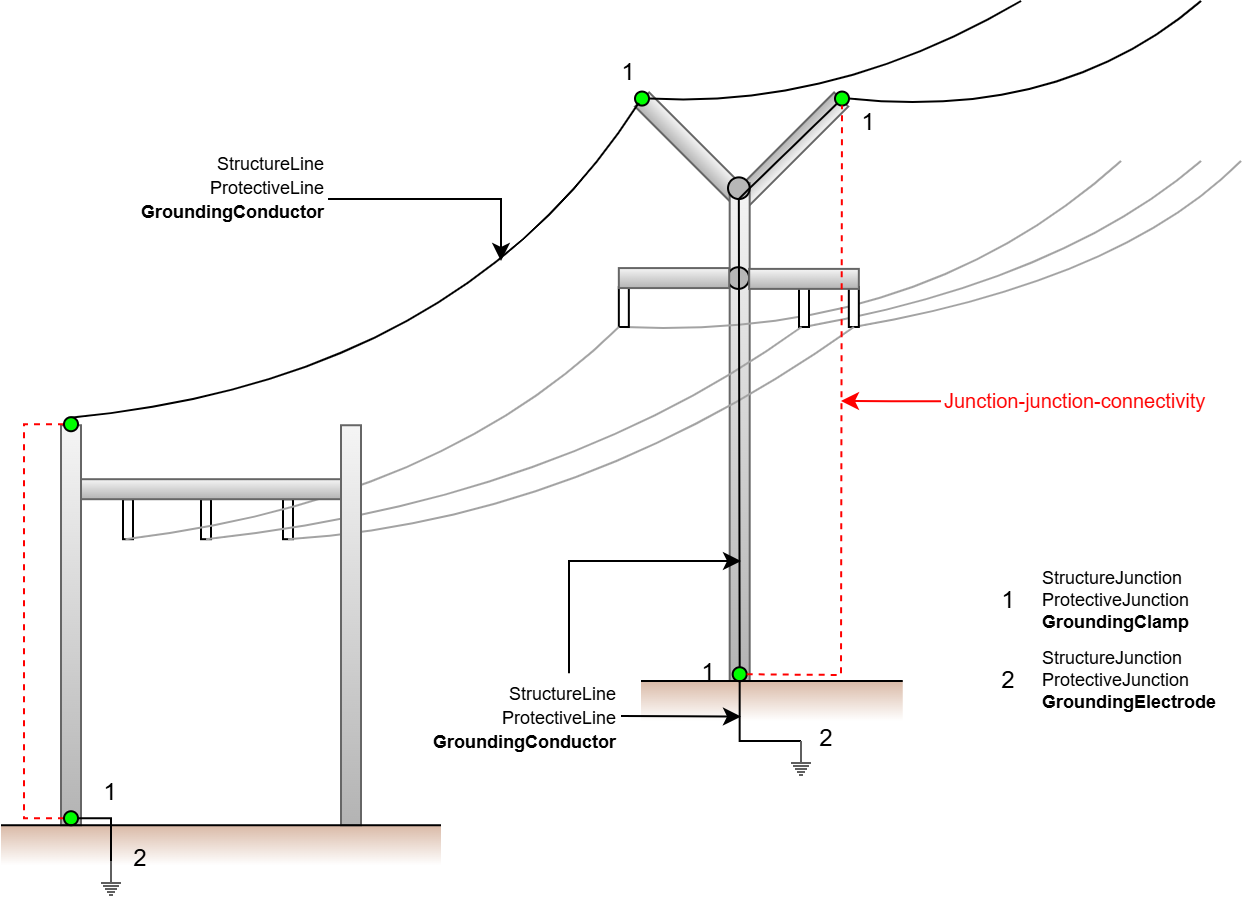

Im Freileitungsbau sind für den Blitzschutz zwischen zwei Freileitungsmasten ein oder mehrere Erdseile verbaut. Diese GroundingConductors sind an den GroundingClamps aufgehängt, welche sowohl an den ColumnLines (Mast, vertikales Element), als auch an den CrossArmLines (Traversen) verbaut werden können. Im vereinfachten Modell, in dem nicht sämtliche Mastelemente so detailliert aufgenommen werden, können die GroundingClamps direkt als Inhalt den Tower- oder Pole-Punkt zugeordnet werden.

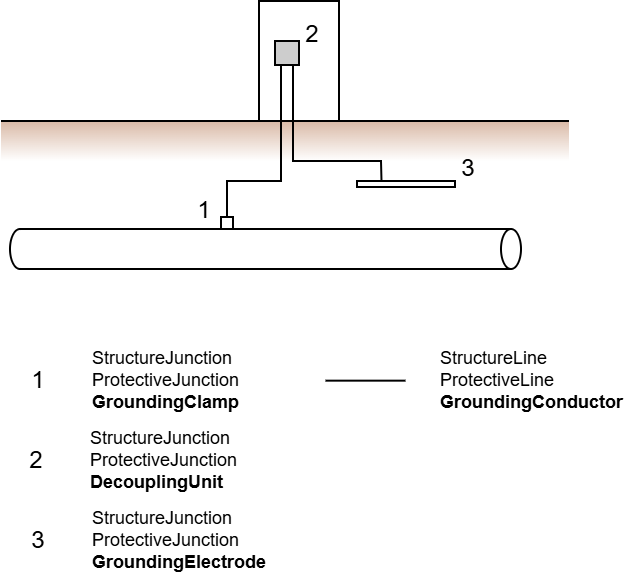

Am Übergang vom Tragwerk in den Boden sitzt - verbunden über eine Junction-Junction-Verbindung - ein weiterer GroundingConductor. An diesen ist mit einem GroundingConductor der Erder (GroundingElectrode) verbunden. Eine Abgrenzeinheit (DecouplingUnit) kann zwischengeschaltet werden.

Zwischen Mast-Spitze und Tragwerksfusspunkt kann die Verbindung über eine Junction-junction-connectivity zwischen beiden GroundingConductos hergestellt, oder der wirkliche GroundingConductor erfasst werden.

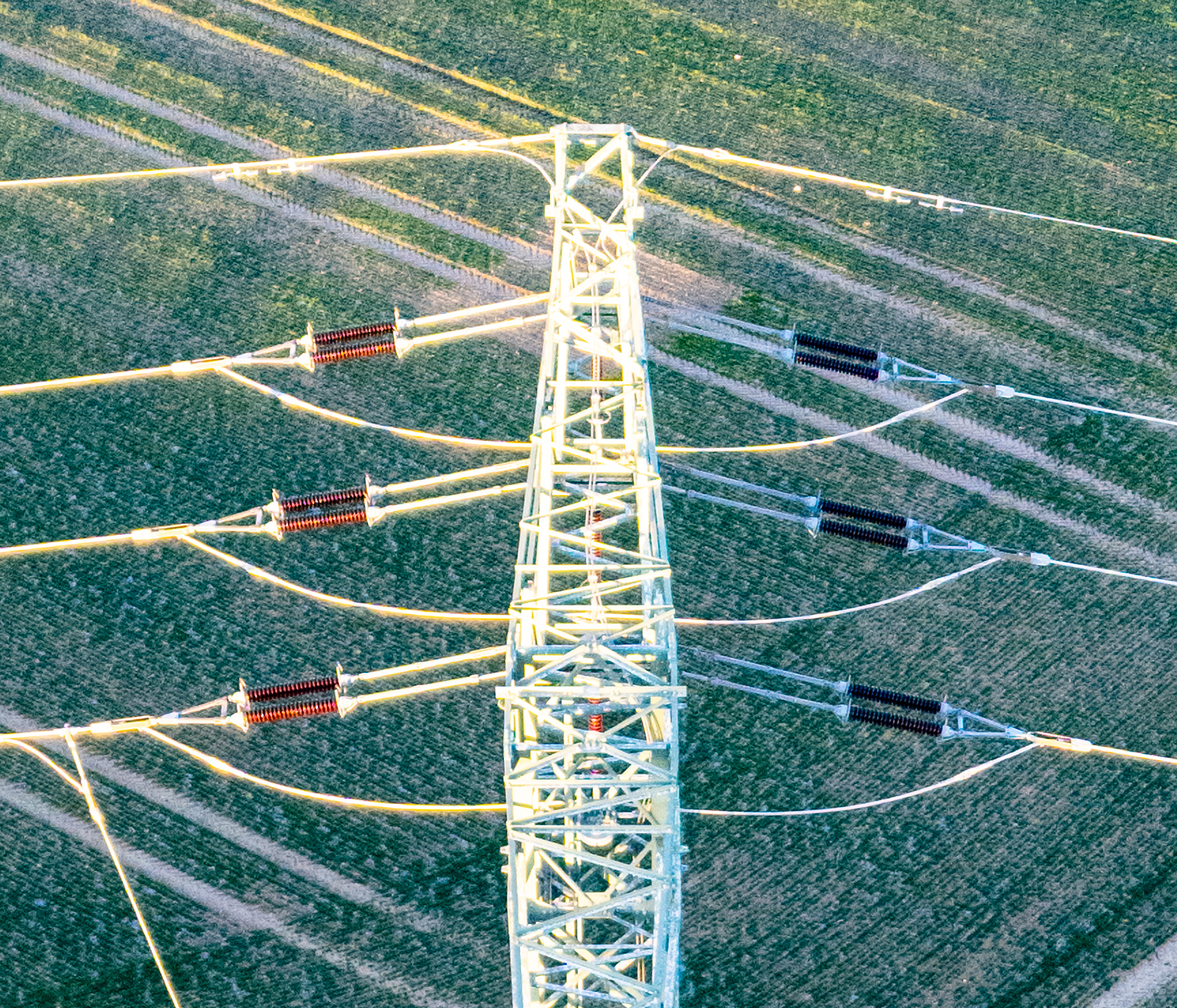

Zu sehen sind zwei Erdungsseile, die am Abspannmast enden und innerhalb des Gittermastes nach unten zum Mastfusspunkt geleitet werden.

Der Sternpunktbildner wird direkt am Transformator verbaut und mit diesem über eine InternalLine oder eine Junction-Junction-Connectivity verbunden.

Ein Erdmesstrennkasten (EMT) ist ein Betriebsmittel in elektrischen Energieversorgungsanlagen, das vor allem in Niederspannungsnetzen mit Schutzerdung (z. B. TN-Systemen oder TT-Systemen) eingesetzt wird. Er dient dazu, die Erdungsanlage einer elektrischen Anlage messbar und prüfbar vom Erdungssystem des Netzbetreibers zu trennen.

Normalbetrieb (geschlossene Verbindung)

Die beiden Erder (Betriebserder des Netzbetreibers und Anlagenerder) sind elektrisch leitend miteinander verbunden. Dadurch ist das Erdungssystem durchgehend niederohmig und gewährleistet Personenschutz, Funktionserdung und Blitzschutz.

Messbetrieb (getrennte Verbindung)

Für Prüfungen (z. B. Messung des Erdungswiderstands nach DIN VDE 0100-600 oder DIN VDE 0105-100) wird die Trennstelle geöffnet. So kann der Anlagenerder isoliert vom Betriebserder gemessen werden. Während der Messung bleibt ein sicherer, definierter Anschluss möglich, da die Trennstelle meist so ausgeführt ist, dass Messgeräte angeschlossen werden können.

Nach Abschluss der Messung wird die Verbindung wieder geschlossen.

Erfassungshinweis: es gibt keine Connectivity-Rules zwischen GroundingClamp  und Objekten der Domain-Netze. Bitte nutzen Sie hier das klassische Snapping.
