Überlauf (Streichwehr / Leapingwehr)

Ein Überlauf ist ein Bauteil in Entlastungsbauwerken* und Kanälen zum Ableiten von Abwasser in unterschiedliche Richtungen. Das heisst, dass eine maximale Wassermenge zur Kläranlage (oder einer anderen Anlage der Abwasseraufbereitung) weiterfliesst und jegliche zusätzliche Wassermengen (z.B. bei Starkregen) über eine Schwelle/ein Wehr in einen Vorfluter, d.h.,  ein Gewässer, abgeleitet werden.

Ein Streichwehr ist ein Überlauf, bei welchem parallel zur Fliessrichtung ein Wehr errichtet wird. Ein Leapingwehr ist ein Überlauf, bei dem eine Bodenöffnung vorhanden ist

Dieses Objekt wird als Punktobjekt (Device>Overflow) erfasst, um die topologische Verknüpfung für hydraulische Berechnungen sicherzustellen. Mit diesem Assettype als StationEquipmentLine, kann auch die genauere Position, Länge und Ausrichtung als Linienobjekt festgehalten werden.

Lineare Bauwerksteile im Schachte oder Bauwerk, die nicht hydraulisch relevant sind, respektiv nicht in der hydraulischen Berechnung berücksichtigt werden (Absatz oder Bankett, Rinne, Wärmetauscher)

Trockenwetterfallrohr, Schwanenhals

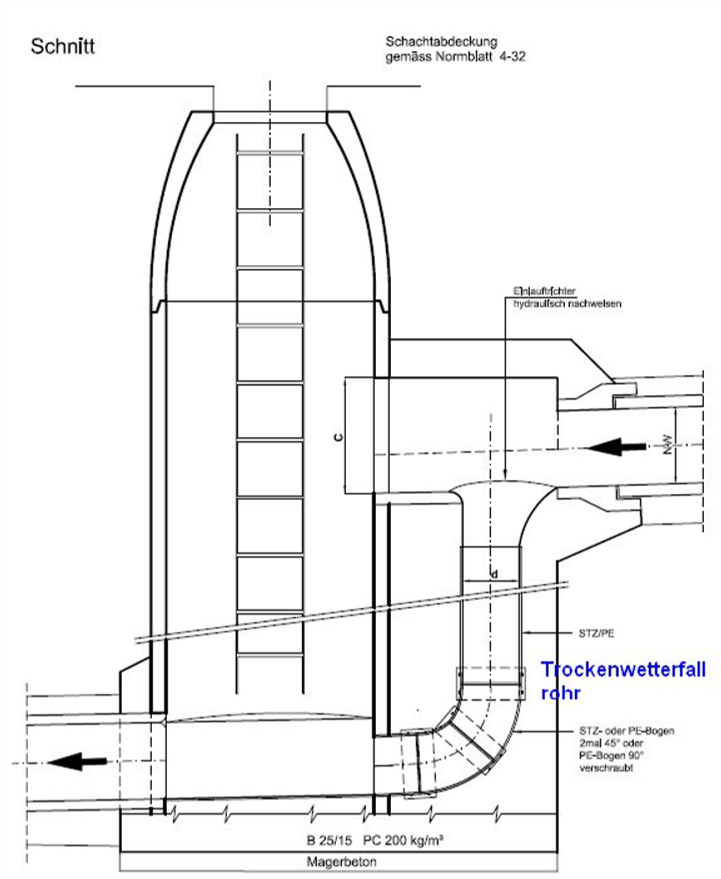

Fallrohr in einem Absturzschacht, zur Ableitung des Zuflusses bei Trockenwetter und Schwachregen (Quelle: VSA)

Senkrechtes Rohr, bei der Einmündung des Kanals in ein Schacht.Dank dem Rohr, kann das Wasser bei trockenem Wetter besser und kontrollierter weiterbefördert werden.

Auch wenn dem Schacht inhaltlich zugewiesen,  wird er hydraulisch als Bauteil des Kanals/Haltung betrachtet. Dessen obere Kote wird für die korrekte hydraulische Betrachtung als Einlaufhöhe in den Schacht festgelegt.

Mit diesem Assettype kann die lineare senkrechte Geometrie des Fallrohrs erfasst werden, für eine Visualisierung im 3D. Für eine hydraulische Berechnung ist die Erfassung der Geometrie nicht zwingend, und das Fallrohr kann dann als nicht-räumliches Objekt "DownpipeEdge" erfasst werden.

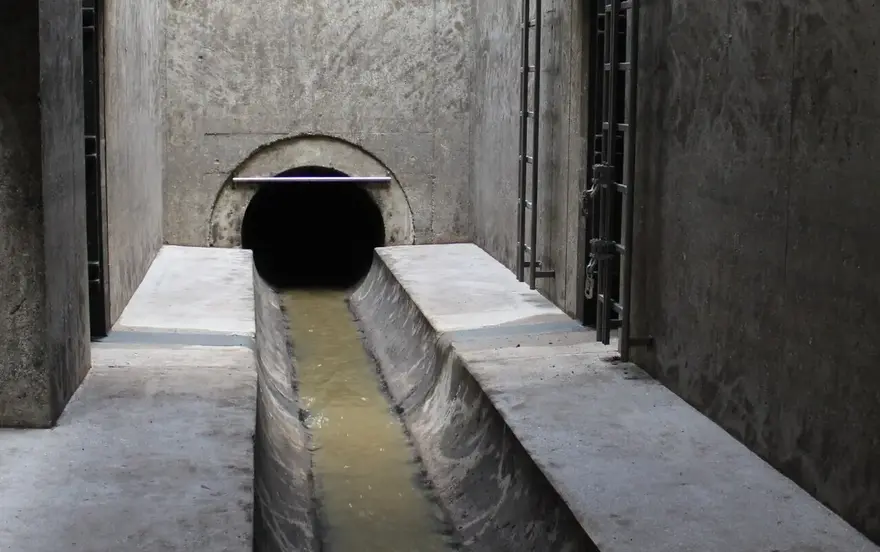

Trockenwetterinne

Bauliche Einengung des Kanalquerschnittes zwecks Erhöhung der Fliessgeschwindigkeit für den Trockenwetteranfall (Quelle: VSA)
