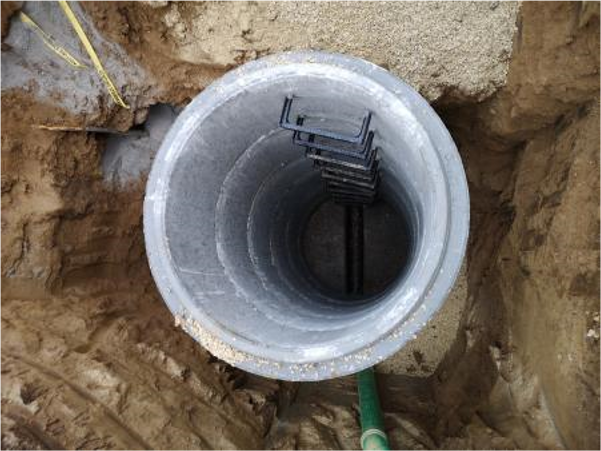

Abwasser Normschacht als bauliches Element

Baulicher Hauptknoten für Abwasser Normschacht.

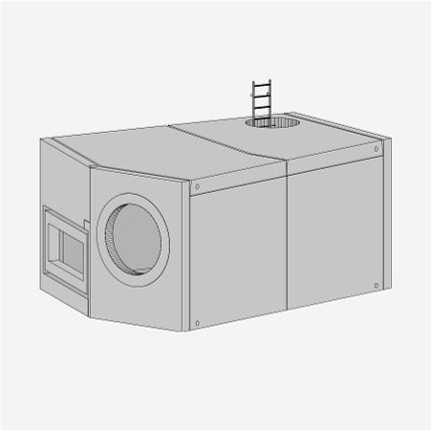

Abwasser Bauwerk als bauliches Element

Baulicher Hauptknoten für Abwasser Bauwerk.

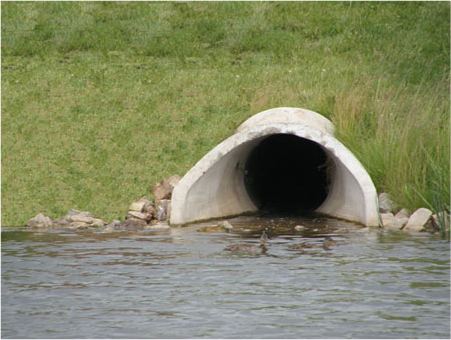

Bauwerk eines Vorflutereinlaufs,, Auslaufbauwerk (baulicher Knoten)

Der Vorflutereinlauf ist der Auslauf aus einer Kanalisation in ein fleissendes oder stehendes Gewässer (Vorfluter). Wenn ein Bauwerk diese Einleitung schützt,  kann dieses Bauwerk als DischargeStructureNode, und optional zusätzlich DischargeStructureBoundary erfasst werden.

Auf dem DischarchgeStructureNode  werden alle baulichen Attribute des Auslaufbauwerks verwaltet.

Die räumliche Ausdehnung und Fläche des Bauwerks wird als DischargeSctructureBoundary, geführt. Das Flächenobjekt enthält den DischargeStructureNode.

Abwassereinigungsanlage (baulicher Knoten)

Auf diesem Objekt werden alle baulichen Attribute der Abwasserreinigungsanlage verwaltet. Dieses Objekt kann eine oder mehrere Station Assembly Assettype TreatmentPlant beinhalten.

Die räumliche Ausdehnung und Fläche der gesamten Abwassereinigungsanlage wird als TreatmentPlantSctructureBoundary, AssetType  SewerInstallationBoundary geführt. Das  Flächenobjekt enthält den TreatmentPlantStructureNode.

Versickerungsanlage (baulicher Knoten)

Auf diesem Objekt werden alle baulichen Attribute der Versickerungsanlage verwaltet. Dieses Objekt kann eine oder mehrere Station Assembly von Typ InfiltrationFacility beinhalten.

Die räumliche Ausdehnung und Fläche der gesamten Versickerungsanlage wird als InfiltrationSctructureBoundary geführt. Das  Flächenobjekt enthält dann diesen InfiltrationtStructureNode.

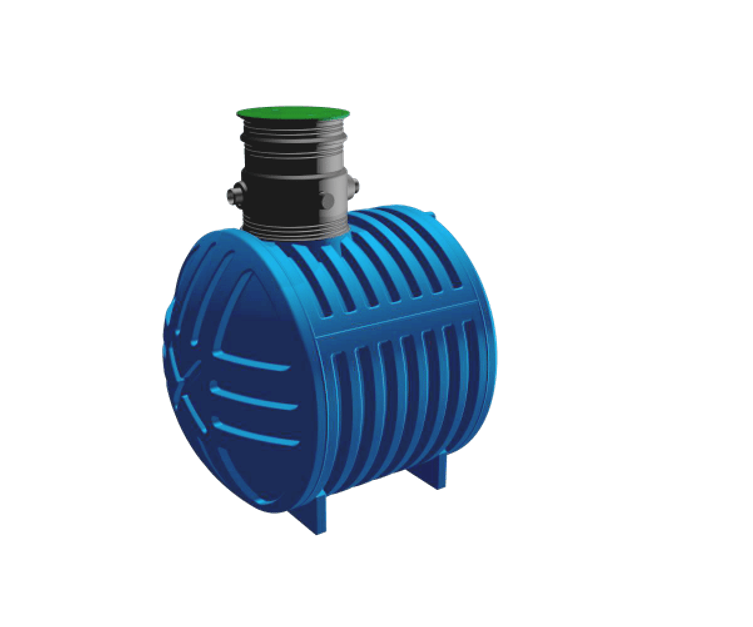

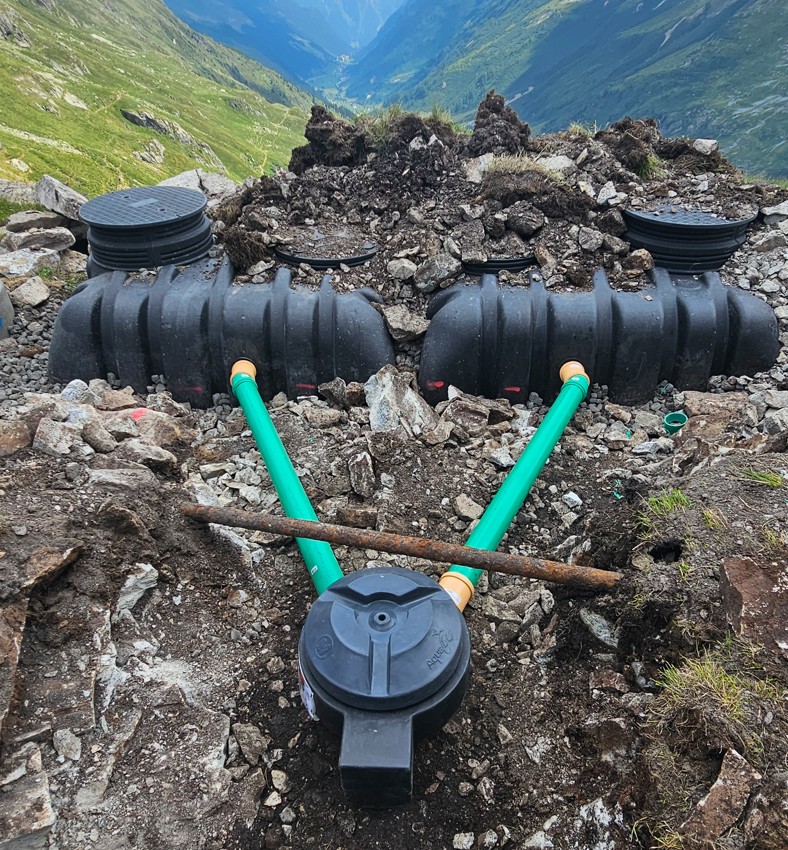

Abflusslose Toilette, Abflusslose Sammelgrube, septischer Tank

Tanke zum Sammeln und Lagern von fäkalienhaltigem häuslichem Schmutzwasser, für Häuser die nicht direkt am Abwassernetz angeschlossen sind.
