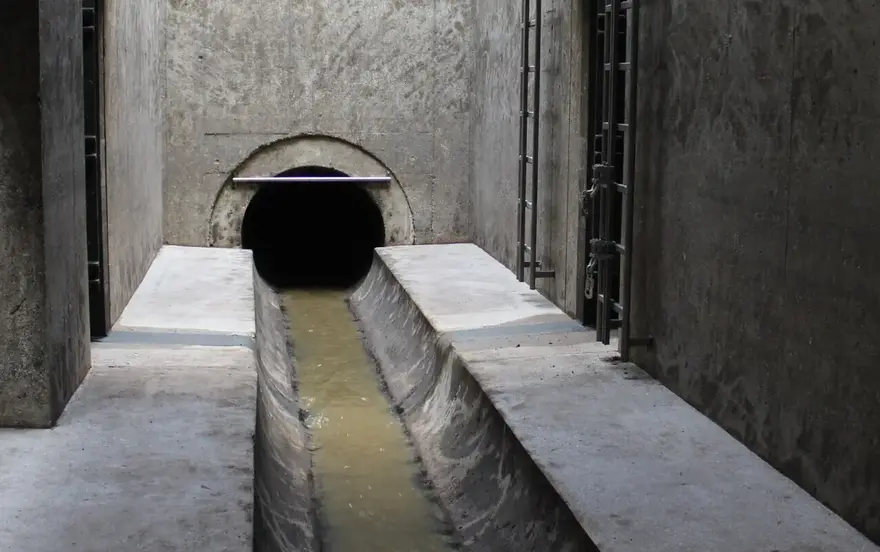

Lineare Bauwerksteile im Schachte oder Bauwerk, die nicht hydraulisch relevant sind, respektiv nicht in der hydraulischen Berechnung berücksichtigt werden (Absatz oder Bankett, Rinne, Wärmetauscher)

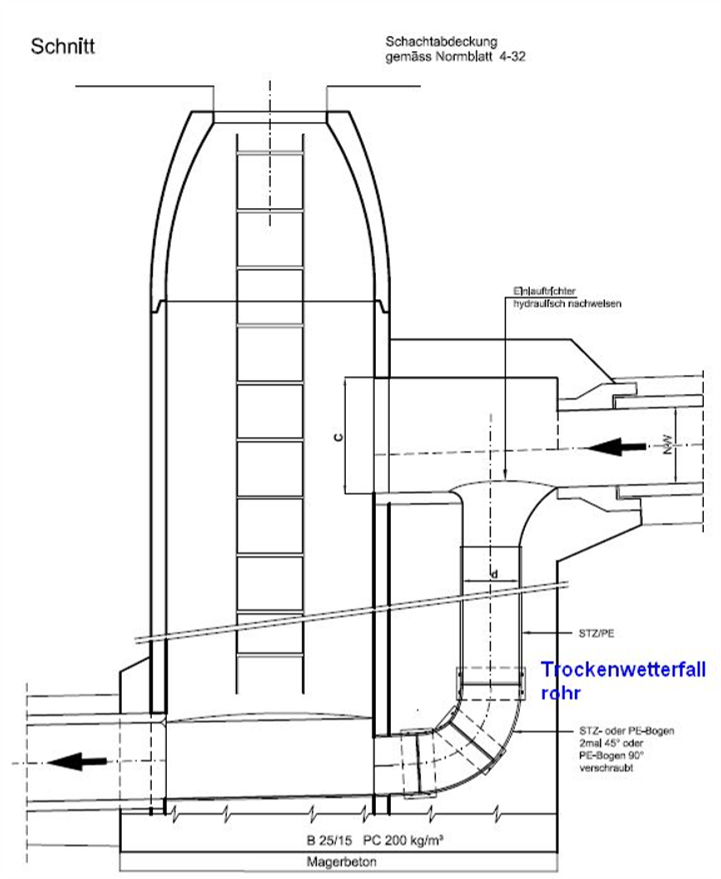

Trockenwetterfallrohr, Schwanenhals

Senkrechtes Rohr, bei der Einmündung des Kanals in ein Schacht.Dank dem Rohr, kann das Wasser bei trockenem Wetter besser und kontrollierter weiterbefördert werden.

Auch wenn dem Schacht inhaltlich zugewiesen,  wird er hydraulisch als Bauteil des Kanals/Haltung betrachtet. Dessen obere Kote wird für die korrekte hydraulische Betrachtung als Einlaufhöhe in den Schacht festgelegt.

Dieses Assettype wird dem Manhole Node als Inhalt zugewiesen.

Sollte die lineare senkrechte Geometrie des Fallrohrs für eine Visualisierung im 3D erfasst werden, sollte der Assettype Donwpipe in der StructureLine Featureklasse verwendet werden, anstatt von diesem DownpipeEdge.

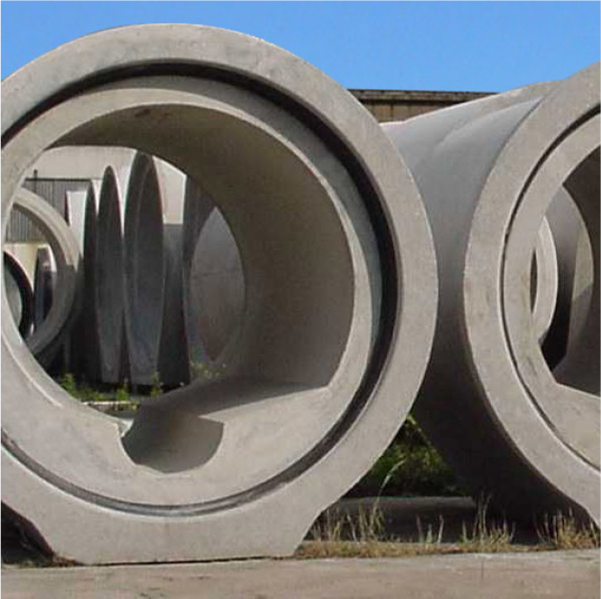

Trockenwetterinne

Bauliche Einengung des Kanalquerschnittes zwecks Erhöhung der Fliessgeschwindigkeit für den Trockenwetteranfall (Quelle: VSA)
