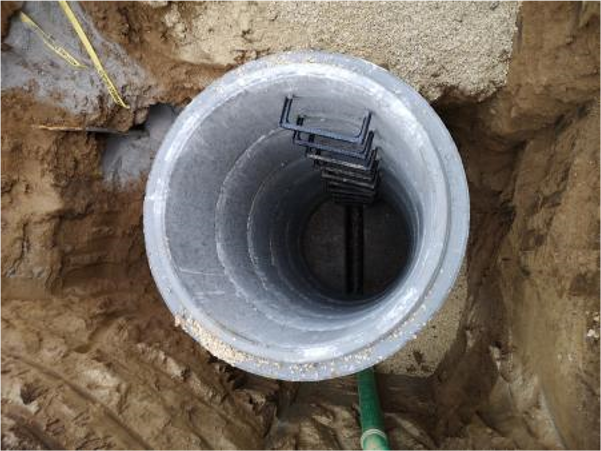

Abwasser Normschacht als bauliches Element

Baulicher Hauptknoten für Abwasser Normschacht.

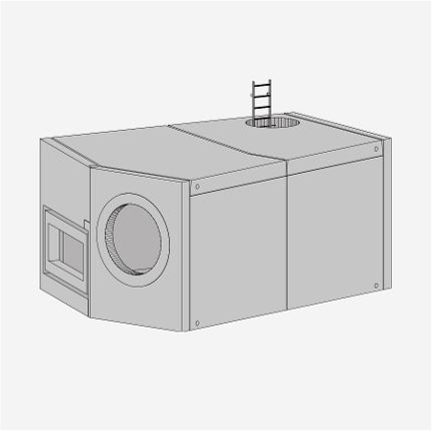

Abwasser Bauwerk als bauliches Element

Baulicher Hauptknoten für Abwasser Bauwerk.

Bauwerk eines Vorflutereinlaufs, Auslaufbauwerk (baulicher Knoten)

Der Vorflutereinlauf ist der Auslauf aus einer Kanalisation in ein fliessendes oder stehendes Gewässer (Vorfluter). Wenn ein Bauwerk diese Einleitung schützt,  kann dieses Bauwerk als DischargeStructureNode und optional zusätzlich als DischargeStructureBoundary erfasst werden.

Auf dem DischarchgeStructureNode  werden alle baulichen Attribute des Auslaufbauwerks verwaltet.

Die räumliche Ausdehnung und Fläche des Bauwerks wird als DischargeStructureBoundary, geführt. Das Flächenobjekt enthält den DischargeStructureNode.

Abwassereinigungsanlage (baulicher Knoten)

Auf diesem Objekt werden alle baulichen Attribute der Abwasserreinigungsanlage verwaltet. Dieses Objekt kann eine oder mehrere Station Assembly Assettype TreatmentPlant beinhalten.

Die räumliche Ausdehnung und Fläche der gesamten Abwassereinigungsanlage wird als TreatmentPlantStructureBoundary, AssetType  SewerInstallationBoundary geführt. Das  Flächenobjekt enthält den TreatmentPlantStructureNode.

Versickerungsanlage (baulicher Knoten)

Auf diesem Objekt werden alle baulichen Attribute der Versickerungsanlage verwaltet. Dieses Objekt kann eine oder mehrere StationAssembly vom Typ InfiltrationFacility beinhalten.

Die räumliche Ausdehnung und Fläche der gesamten Versickerungsanlage wird als InfiltrationStructureBoundary geführt. Das  Flächenobjekt enthält dann diesen InfiltrationStructureNode.

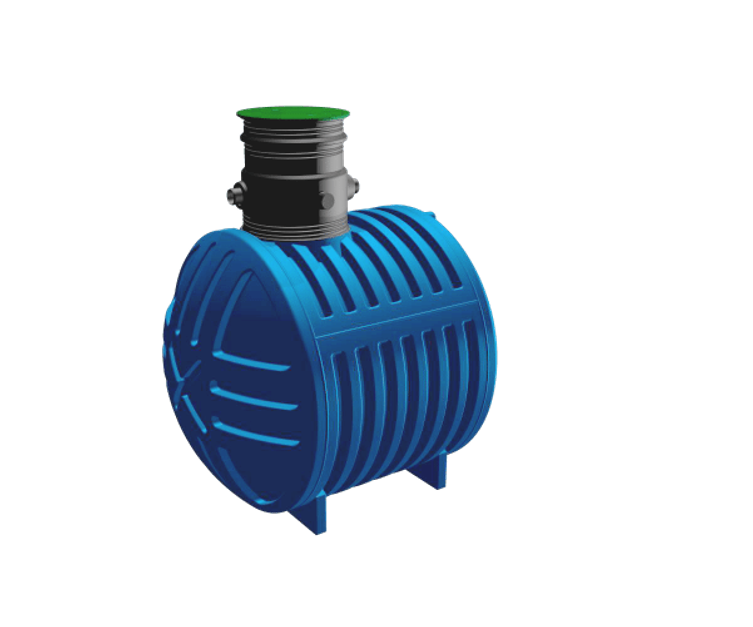

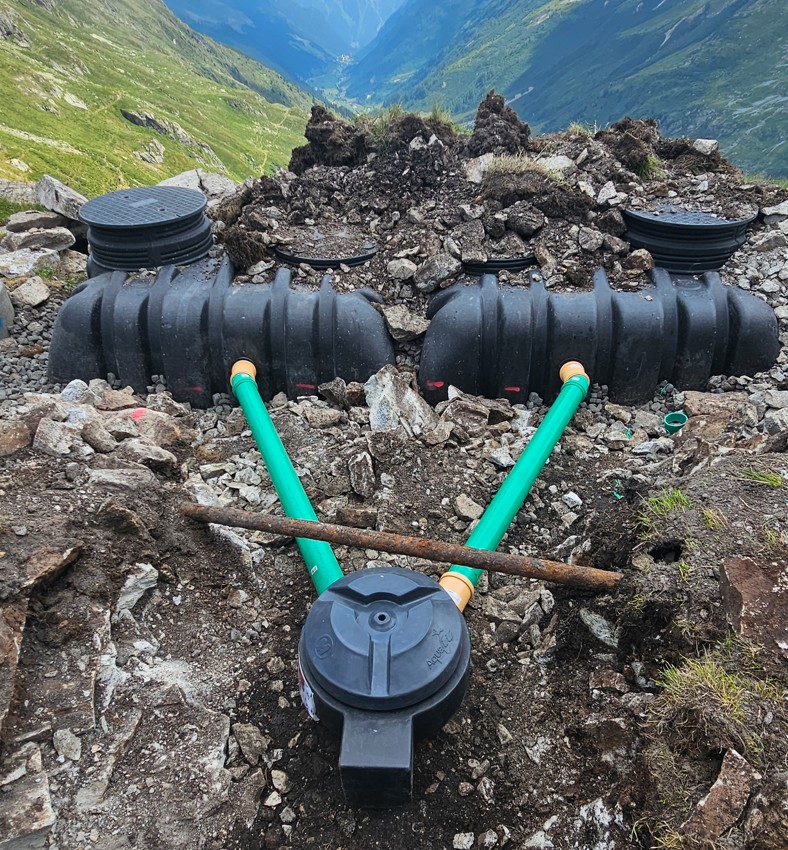

Abflusslose Toilette, Abflusslose Sammelgrube, septischer Tank

Tank zum Sammeln und Lagern von fäkalienhaltigem häuslichem Schmutzwasser, für Häuser die nicht direkt am Abwassernetz angeschlossen sind.
