Switchgear (Schaltanlage):
Funktion:
Sie dient dem sicheren Schalten, Trennen und Schützen von elektrischen Netzen und Betriebsmitteln. Switchgear ist darauf ausgelegt, extrem hohe Fehlerströme (wie Kurzschlüsse) sicher zu unterbrechen, um die dahinterliegende Infrastruktur zu schützen.
Komponenten:
Enthält Leistungsschalter (Circuit Breaker), Lasttrennschalter, Erdungsschalter und Schutzrelais.
|
|
|
|
Höchstspannung Schaltanlage
>=220 kV
|
|
|
|
|
|
Hochspannung Schaltanlage
>36 kV
|
|
|
|
|
|
Mittelspannung Schaltanlage
1 bis 36 kV
|
|
|
|
|
|
Niederpannung Schaltanlage
< 1 kV
|
|
|
|
|
|
Beleuchtung Schaltanlage
< 1 kV für Beleuchtung
|
|
|
|
|
|
Beleuchtung Schaltanlage
< 1 kV für Beleuchtung
|
|

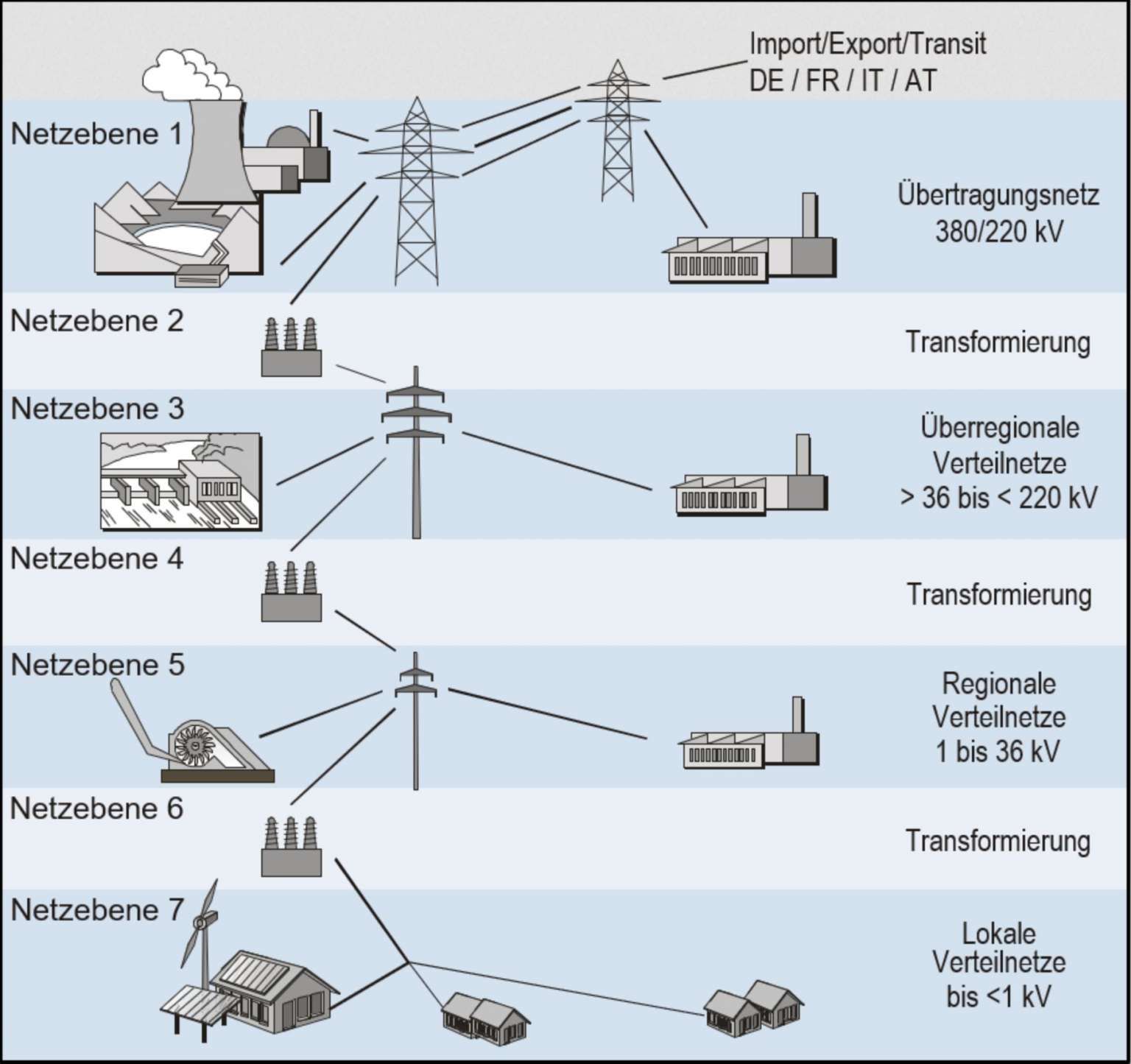

Bild vom VSE zu den Netzebenen (https://www.strom.ch/de/energiewissen/stromnetze) ohne Gleichstrom.
Link: https://de.wikipedia.org/wiki/Schaltanlage
