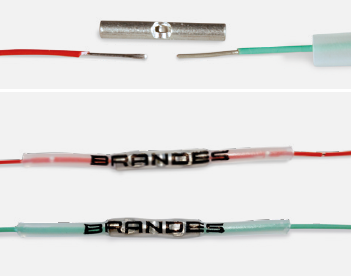

Quetschverbindung, Verbindungspunkt für Messadern (Brandes, Nordic)

Verbindung von zwei Adern, generell mit einer Quetschverbindung:

- Fühlerader-Fühlerader

- Fühlerader-Rückführader

- Rückführader-Rückführader

Er wird für die Verbindung der Adern von zwei verbundenen Rohren verwendet, oder auch für die Verbindung der Drähte in einem Rohrabzweig verwendet,

Die Position des Anschlusses des Zweigs auf die durchgehende Leitung (oben rechts, unten rechts, oben links, unten links) , und das verwendete Messsystem (Brandes oder Nordic) definieren wie die Messadern paarweise zusammen verbunden werden. Es ist immer die Fühlerader die ausgeschleift wird und mit den Zweigen verbunden wird. Die Rückführader /Messader wird immer ohne Ausschleifung von Anfang bis Ende der Messschleife geführt.

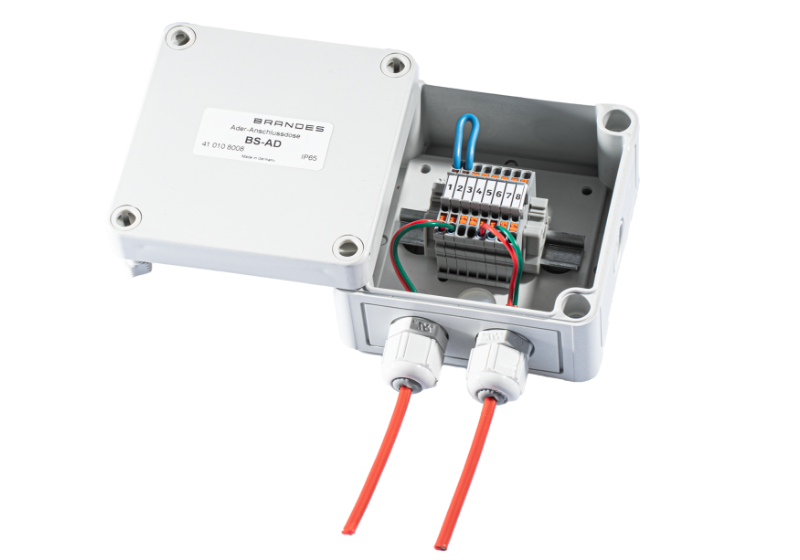

Adern Anschluss Dose

Verbindung von Fühlerader mit Rückführader an den Enden des Strangs. Bei den Hausanschlüssen und in Schächten wird die Messschleife geschlossen, indem die Adern über eine Kabelüberbrückung verbunden werden.

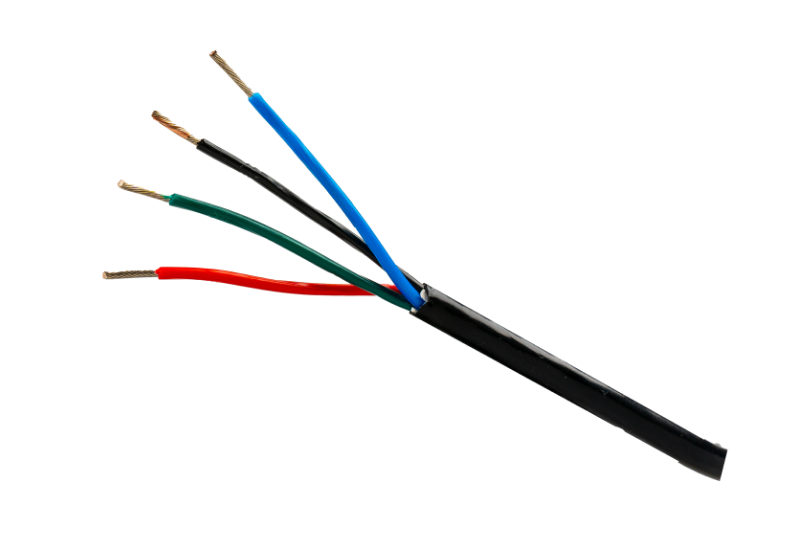

Schleifen Herausführung in Bauwerken

An den Rohrenden (bei der Endkappe), oder bei den Muffenverbindungen, können die Adern aus der Rohr herausgeführt werden, um geschützt auf die Messdose angeschlossen zu werden.

Mit diesem Element wird der Ausgang der Drähte, inkl. der Schlauchleitung und dessen Anschluss in die Dose abgebildet. Dieser Assettype beinhaltet somit Rohrfühleranschluss wie auch die Schlauchleitung in Einem. Die Länge der herausgeführten Drähte, wird als Attribut auf diesem Objekt erfasst. So kann die Länge dieser Drähte mit denen der Adern in der Rohrdämmung addiert werden, um die Position des gemessenen Lecks mit Hilfe einer Netzverfolgung auswerten und anzeigen zu können.

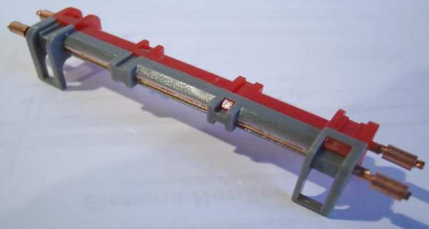

Feuchte-Indikator

Wird in der Rohrmuffe als Verbindungsstück zwischen den Messadern eingebaut, und ermöglicht die punktuelle Messung von Feuchtigkeit nur innerhalb der Muffe.

Wird nur im Zusammenhang mit dem hierarchischen- oder Indikator-Messsystem verwendet.

Er kann nur in der Dämmung der Muffe die Feuchtigkeit messen.

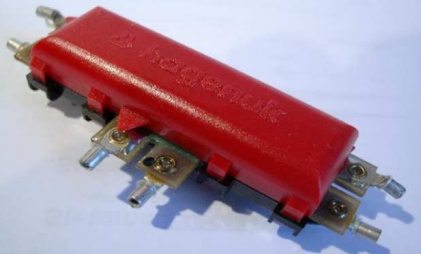

T-Weiche (nur für hierarchisches System)

Wird nur in Zusammenhang mit dem hierarchischen System der Leckortung verwendet (Messung von Indikatoren). Die T-Weiche "verzweigt das Messsystem und bildet untergeordnete Hierarchien. Sie ermöglichen die zentrale Feuchteerkennung und sperren bei Messungen vom Abzweig die Verbindung zur übergeordneten Hierarchie" (Ueberwachungssysteme.pdf)
