Absperrarmatur (in Leitungsnetz)
Die Absperrarmatur ist eine Armatur, die zum vollständigen Öffnen oder Schließen des gesamten Durchflussquerschnitts eines Rohres genutzt wird.
Folgende Grundtypen von Absperrarmaturen gibt es in den Netzarten mit Rohrleitungen.
•Absperrschieber
•Klappe

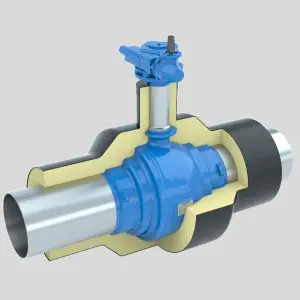

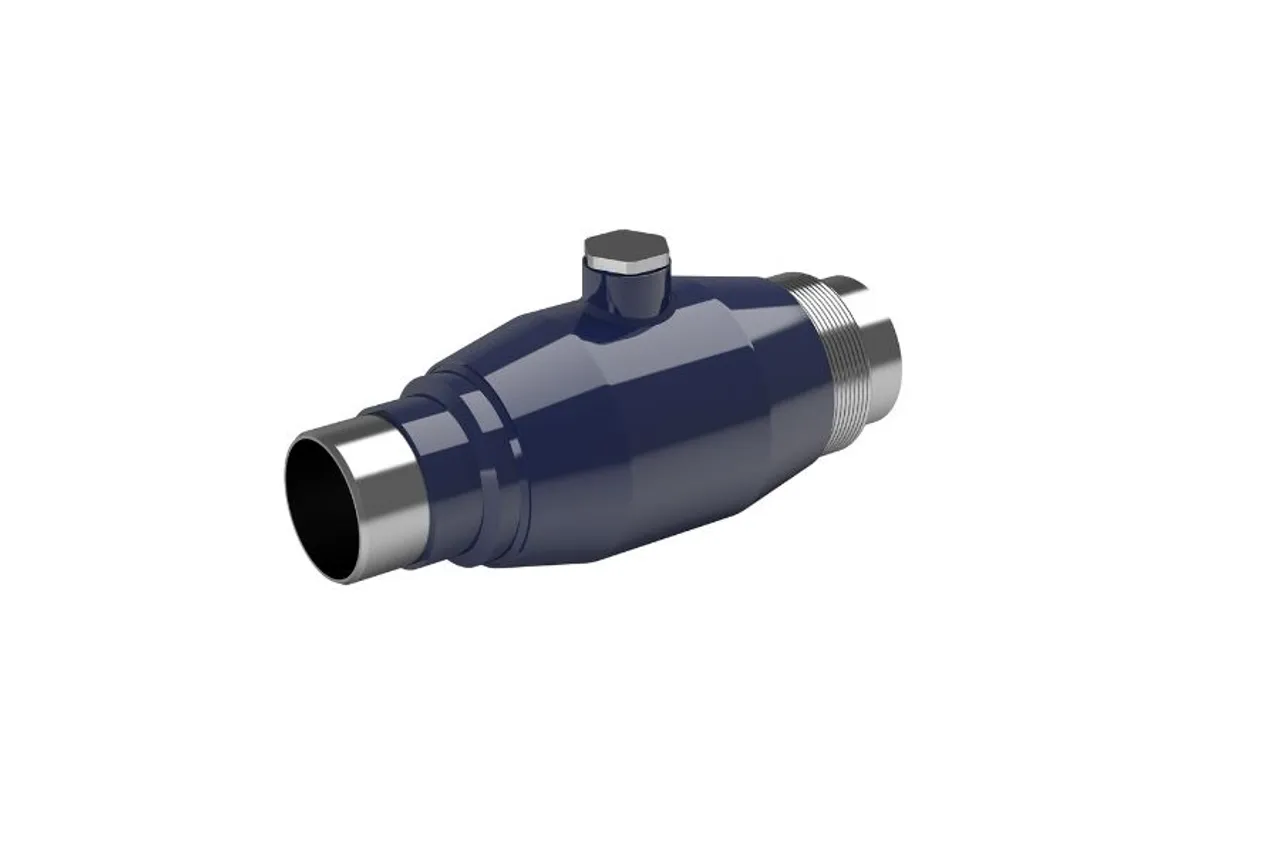

•Kugelhahn / Hahn
•Ventil
Die Unterscheidung erfolgt anhand vom Mechanismus beim Schließen.
Die Schliessfunktion des Absperrschieber erfolgt durch Absenken des Abschusskörpers in die Rohrleitung. Der gleiche Mechanismus gilt für den Ventil, nur dass beim dem Ventil, die Strömung des Mediums längs der Bewegung des Abschlusskörpers stattfindet. Beim Hahn wird der Abschlusskörper (meist Kugel) zum Schliessen gedreht. Die Schliessfunktion der Klappe funktioniert auch durch Drehen des Abschlusskörpers, aber dieser Körper ist meistens eine Scheibe.
Ein Sicherheitsabsperrventil ist eine besondere Art eines Absperrschiebers. Er schliesst sich automatisch bei Über- / Unterdruck, oder zu hoher Temperatur, und stoppt dadurch den Zufluss. Die Rückstellung erfolgt nicht automatisch, sondern erfordert einen Eingriff.
Die Armaturen sollten spannungsfrei eingebaut werden, und nicht gleich hinter Rohrbogen oder T-Stücken montiert werde (Gefahr von Turbulenzen, die die Armatur beschädigen können).
|
