Hier handelt es sich um alle Leitungen, welche zur Überwachung des Netzes dienen. Die Fachbegriffe welche im deutschen Sprachraum dafür verwendet werden sind folgende:
•Leckwarnsysteme, Leckageüberwachung (Bezeichnung der gesammten Anlage inkl. Fühler- und Messader
•Leckwarnmeldeadern, Meldeadern (Fühlerader und Messader zusammen)
•Meldeadern
Baufeuchtigkeit und Undichtigkeiten führen zu Schäden und Verlusten im Netz. Damit sind Wärmeverluste, Korrosion an Rohrleitungen und Betriebsunterbrechungen die Folge von Leckagen oder Beschädigung vom Mantelrohr. Um dies zu verhindern wird mittels dem elektrischen Widerstand mit zwei Drähten das System überwacht.
|
|
|
|
Fühlerader, Sensorader
Fernwärmerohre sind mit zwei Messadern ausgestattet, die im PUR-Schaum eingebettet sind. Je nach System handelt es sich um:
•Zwei messtechnisch gleichwertige Kupferdrähte (Sn und Cu) im nordischen System. Die Fühlerader ist ein verzinnter Kupferdraht. Die Rückführader ist ein blanker Kupferdraht

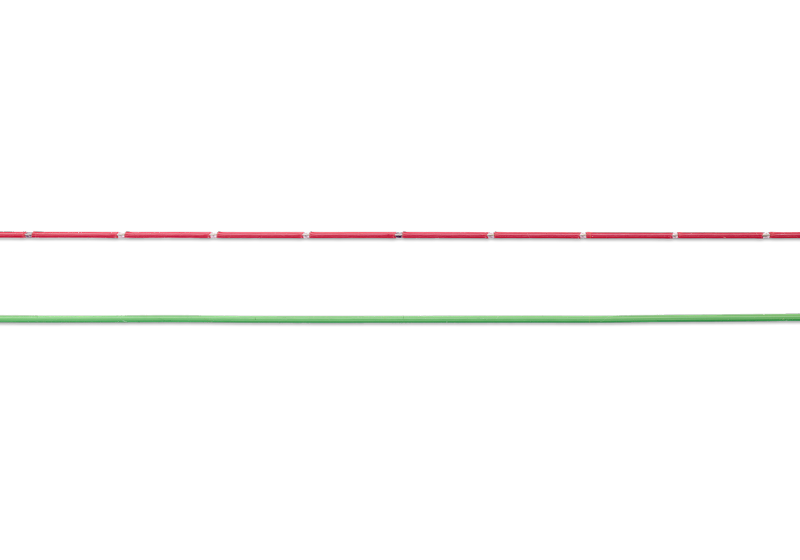

•Eine Ni-Cr-Fühlerader und eine vollisolierte Cu-Rückführader im Brandes-System. Der rote Draht ist die Fühlerader, und wird in den Abzweigen eingeschleift.
•Zwei vollisolierte, miteinander verdrillte Kupferadern (rot und weiss) im hierarchischen System.
|
|
|
|
|
|
Messader, Rückführader
Fernwärmerohre sind mit zwei Messadern ausgestattet, die im PUR-Schaum eingebettet sind. Je nach System handelt es sich um:
•Die Rückführader ist der blanke Kupferdraht (für nordisches System oder Impuls Messung)
•Der grüne Draht ist die Rückführader in dem Brandes System (Widerstand Messung)
•mit der Sensorader zusammen verdrillte Kupferader im hierarchischen System (Feuchteindikatoren Messung bei Muffen) |
|
