Temporäre Auswertungen erstellen

Im Grafik-Viewer haben Sie die Möglichkeit neben den bereits vordefinierten CAD-Themen eigene Auswertungen zu erstellen, die Sie dann ausdrucken können. Zu beachten ist hierbei, dass diese Einstellungen nach dem erneuten Aufruf der Zeichnung nicht mehr vorhanden sind, d.h. dies sind immer Auswertungen, die einmalig vorgenommen werden können.



Öffnen Sie den Grafik-Viewer und wählen Sie das Werkzeug Objekt markieren. Wählen Sie nun alle Räume an, die zur Auswertung herangezogen werden sollen:

038_CAD_Optionen_Raum markieren_08

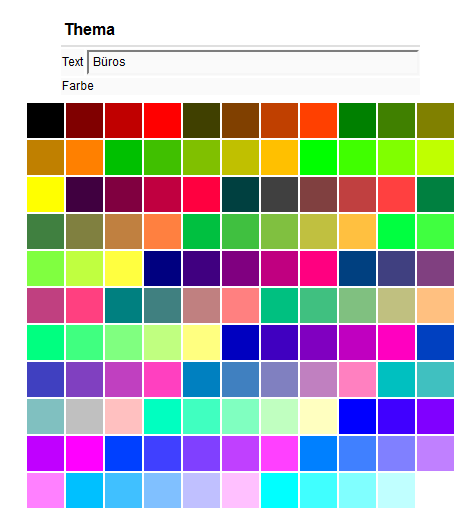

Wählen Sie nun das Werkzeug 039_CAD_Optionen_Thema_09 Vorher markierte Räume als neues Thema in der Legende mit Summierung. Ein kleines Fenster wird geöffnet, in dem Sie nun einen Text und eine Farbe definieren können. Bitte beachten Sie die Reihenfolge Ihrer Eingabe: Zuerst den Text eingeben, danach die Farbe auswählen. Das Fenster wird nach der Auswahl der Farbe geschlossen und der Grafik-Viewer angezeigt.

040_CAD_Optionen_Farbe_10



Neben der farblichen Markierung der ausgewählten Räume wird zusätzlich eine Legende mit den Gesamt-m² angezeigt.

041_CAD_Optionen_Farbe_am_Raum_11



icon_comment

Sie können diesen Vorgang mehrfach wiederholen und somit eine ganz eigene Auswertung erstellen.

Drucken Sie die Ansicht aus oder erstellen Sie eine PDF-Datei und hängen diese als Dokument an das Geschoss, so steht die Auswertung auch später noch zur Verfügung.

Beachten Sie, dass bei einem erneuten Aufruf der Grafik, die Auswertung wieder neu erstellt werden muss, da es sich nur um eine vorübergehende Auswertung handelt.
