Sie können der CAD-Zeichnung Kommentare hinzufügen. Diese Funktion kann z.B. verwendet werden, um Informationen direkt in CAD Diese können individuell erstellt und nach Belieben in Größe und Farbe definiert werden. Öffnen Sie das Geschoss, zu dem Sie ein Kommentar schreiben möchten.

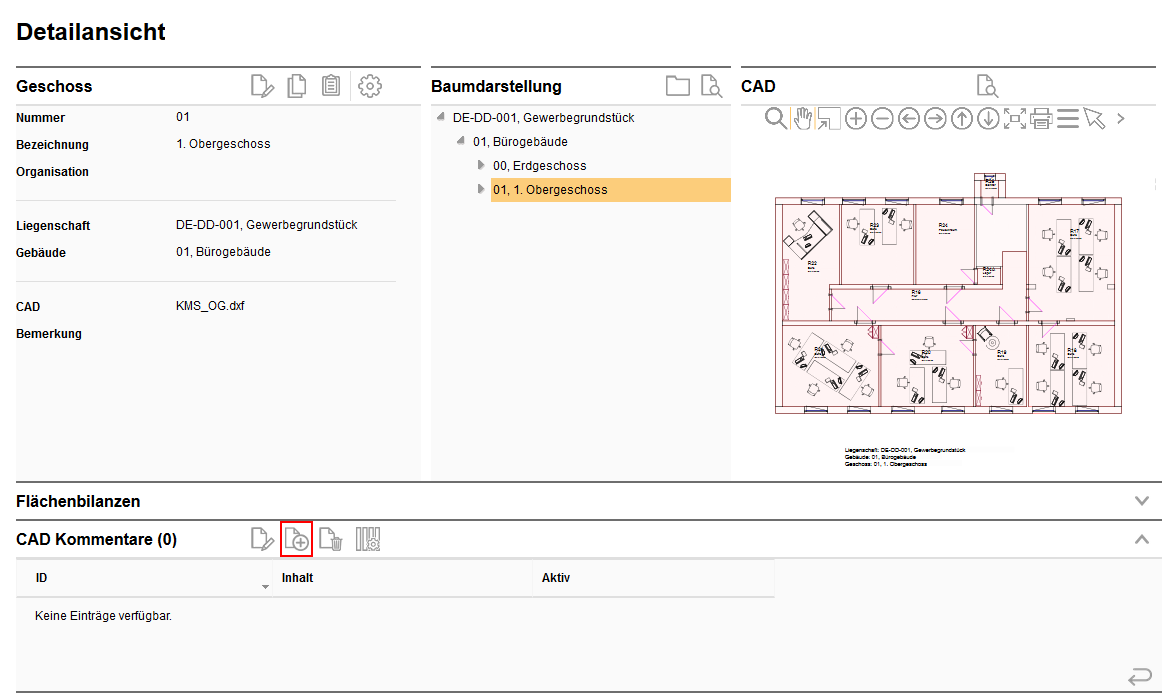

Öffnen Sie die Sektion CAD Kommentare und fügen Sie einen neuen Kommentar hinzu:



Geben Sie den Text ein, der angezeigt werden soll. Legen Sie Schriftgröße im Feld Höhe in Meter fest. Der Standardwert ist hier 0,25. Sie können den Kommentar drehen. Wenn Sie keine Drehung wünschen, dann belassen Sie den Wert der Rotation bei 0,00.



Über die Felder Rechtswert und Hochwert steuern Sie die Position des Kommentars. Beachten Sie dabei, die Vorgabewerte beim Öffnen des Eingabeformulars sind die Koordinate des Mittelpunkts der letzten Grafik-Viewer-Ansicht. Der Text kann bei Bedarf im Viewer auch verschoben werden. Die Funktionen Objekt markieren und vorher markiertes Objekt versetzen und speichern sind dafür zu nutzen.



Vergeben Sie eine Textfarbe und entscheiden, ob das Kommentar auf der Zeichnung sichtbar sein sein (aktiv) oder nur in der Sektion angezeigt werden soll (inaktiv). Speichern und Schließen Sie, um die Angaben zu übernehmen.
