Objekte verorten
Ab Version 6.1 können Geräte, Inventare und Meldungen im CAD-Viewer verortet werden. Hierfür wurde die Menüleiste um ein weiteres Symbol
erweitert. wenn Sie sich in einer Meldung oder in der Detailansicht eines Geräts befinden, können Sie einen Verortungspunkt setzen.
Wählen Sie zuerst das neue Werkzeug Verortung aus der Menüleiste aus und klicken anschließend in den CAD-Plan, an die Stelle, an der sich das Objekt befindet. Es wird ein rotes Kreuz gesetzt:
Aktualisieren Sie die CAD-Ansicht, z.B. durch Drücken der R-Taste auf Ihrer Tastatur:
In der Zeichnung erscheint nun ein gelber Punkt.
|
Die gleiche Funktion können Sie auch im Service Desk nutzen, um den Punkt einer Meldung zu verorten. Haben Sie den Verortungspunkt falsch gesetzt, so können Sie den Vorgang einfach wiederholen. Es wird immer nur der letzte Punkt gespeichert. |
Nun können Sie auch für jeden Verortungspunkt ein Symbol hinterlegen. Dadurch können z.b. komplexe Pläne wie Flucht- und Rettungswegpläne erstellt werden. Das entsprechende Symbol darf nur eine Bilddatei sein, vorzugsweise im png-Format. An der Ausführung von Geräten oder Inventaren kann nun genau ein Verordnungssymbol definiert werden.
Beispiel Instandhaltung: Öffnen Sie die Ausführung an der Sie ein Symbol definieren wollen. Öffnen Sie die Sektion Dokumente und fügen ein neues Dokument hinzu:

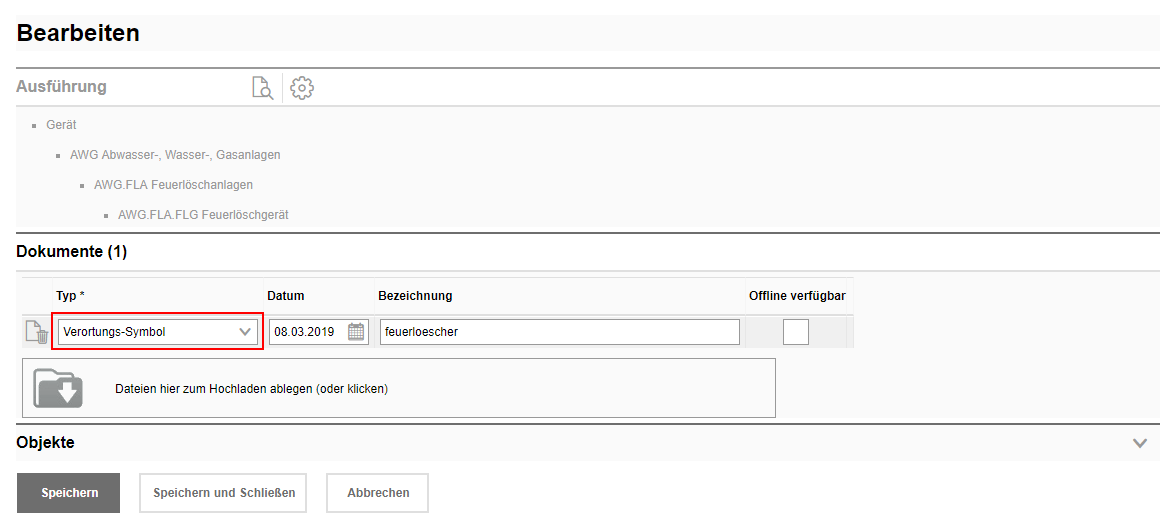

Dieses Dokument muss den Typ Verortungs-Symbol haben und sollte die Maße von 100px x 100px nicht überschreiben:
Speichern und Schließen Sie um das Dokument zu übernehmen.
Setzen Sie nun einen Verortungspunkt, wie im oberen Abschnitt beschrieben.
Öffnen Sie in der Gebäudeverwaltung das Geschoss in der Detailansicht und stellen die CAD-Auswertung Alle Objekte mit CAD-Verortung ein:
Speichern Sie die Geschossdaten ab und wechseln in die Detailansicht des Geschosses. Sie sehen nun im CAD-Plan den Grundriss mit allen verorteten Objekten:
|
