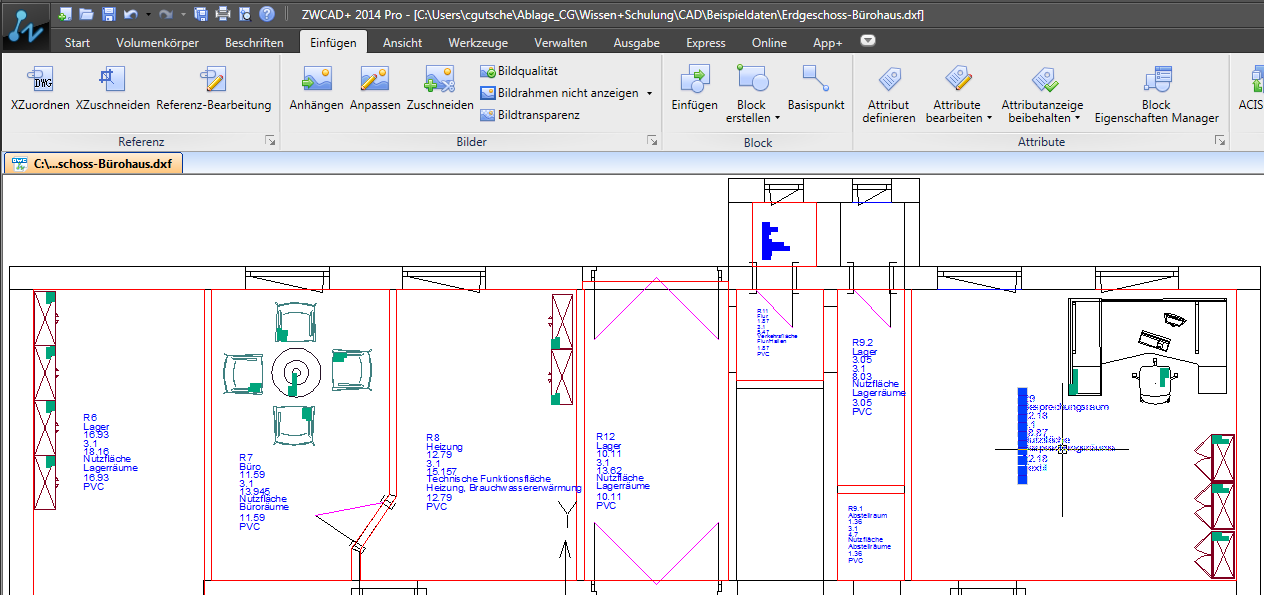

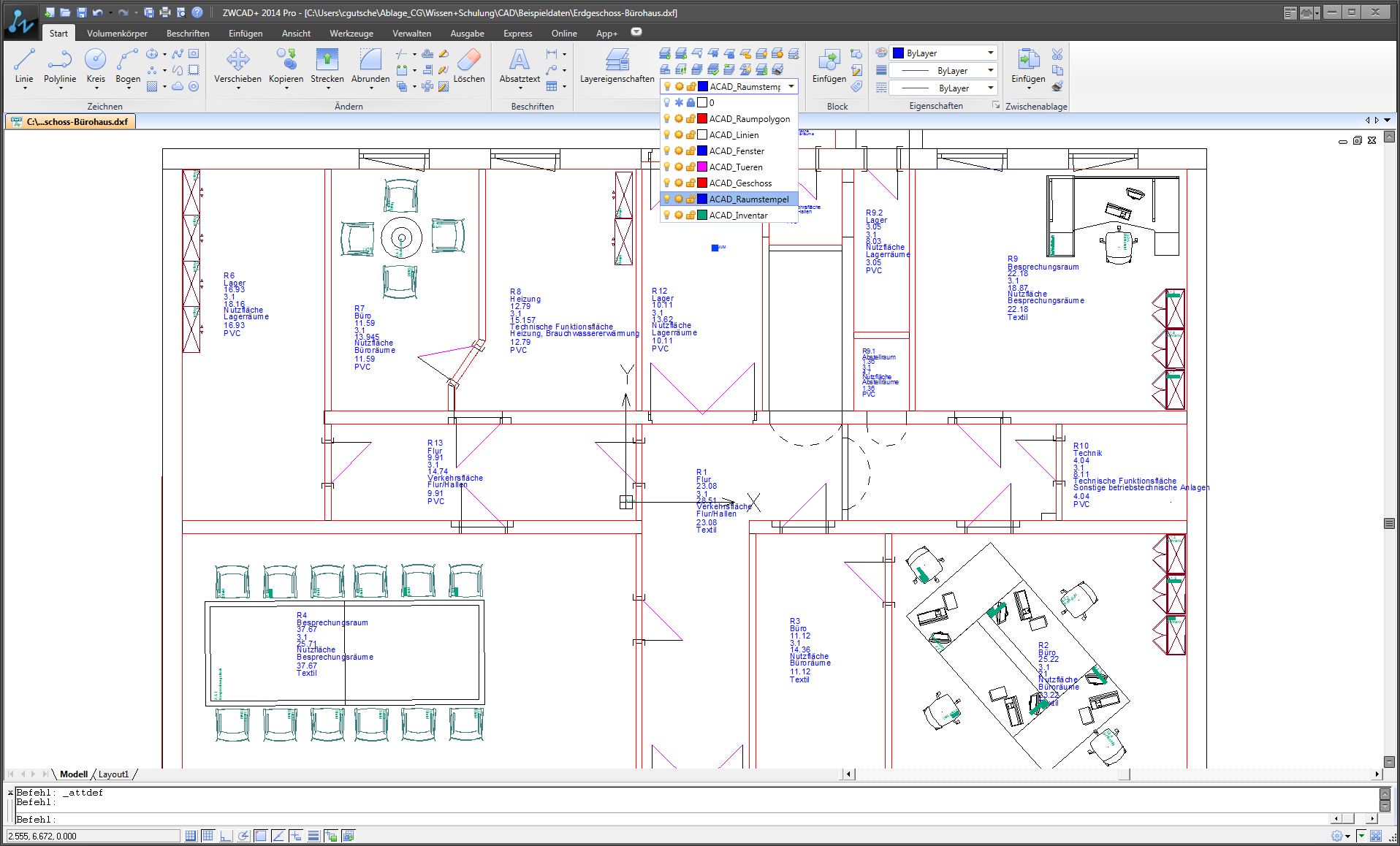

Sie erstellen einen Raumstempels legen Sie zunächst einen eigenen Layer für den Stempel an. Dieser wird standardmäßig als ACAD_Raumstempel definiert, kann aber auch anders benannt werden. Beachten Sie, dass Sie bei abweichendem Namen diesen in der Layer-Konfiguration eintragen.

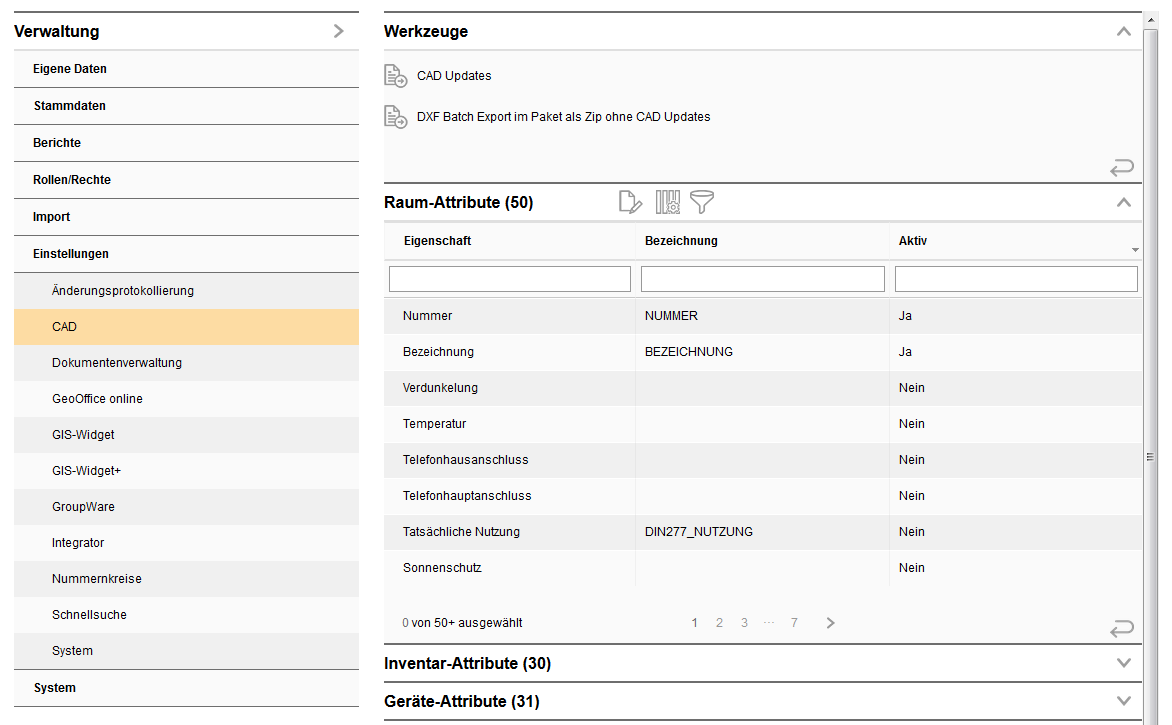

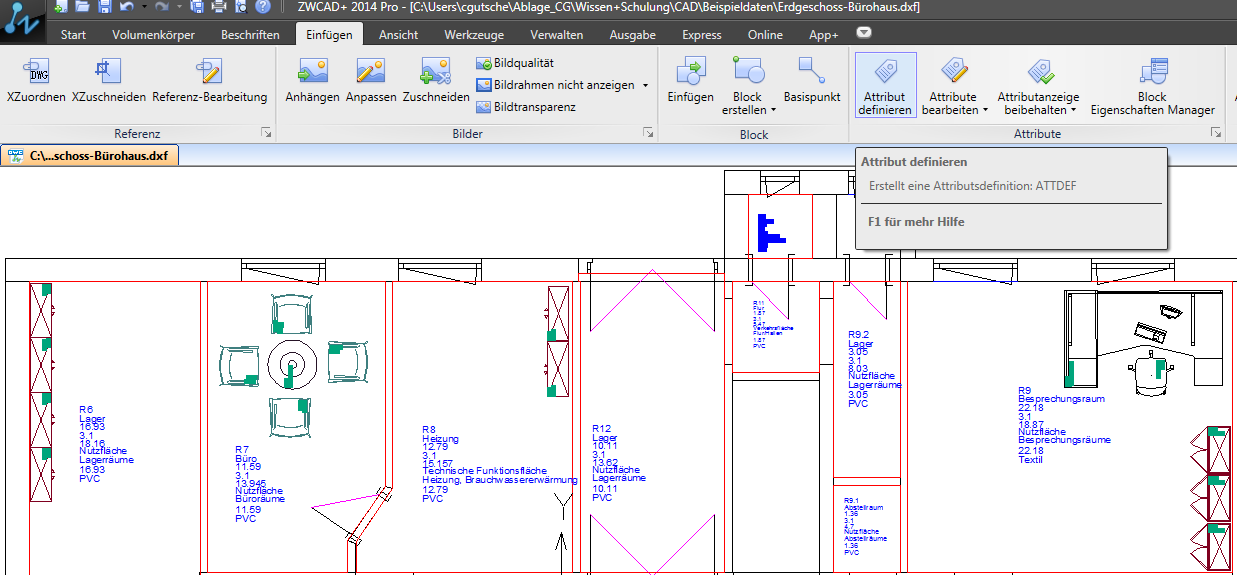

Beginnen Sie nun mit dem Erstellen von Attributen. Je nach verwendetem CAD-Programm kann die Ansicht abweichen. Im Bsp. wird mit der Software ZWCAD+ 2014 Pro gearbeitet:

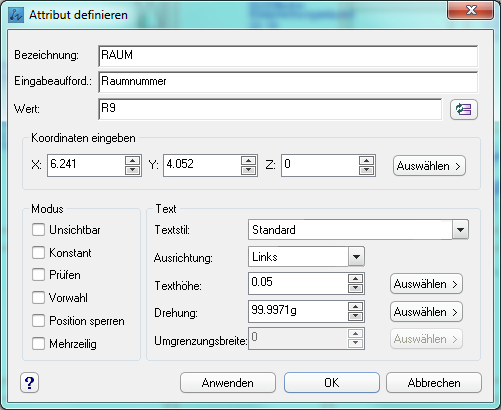

Geben Sie die Bezeichnung des Attributs an.

Nach dem Klick auf OK müssen Sie das Attribut in der Zeichnung platzieren. Dies geschieht durch einfachen Klick an die Stelle in der CAD, an der das Attribut eingefügt werden soll.

Wiederholen Sie das Anlegen von Attributen bis alle gewünschten Angaben für Ihren Raumstempel vorhanden sind.

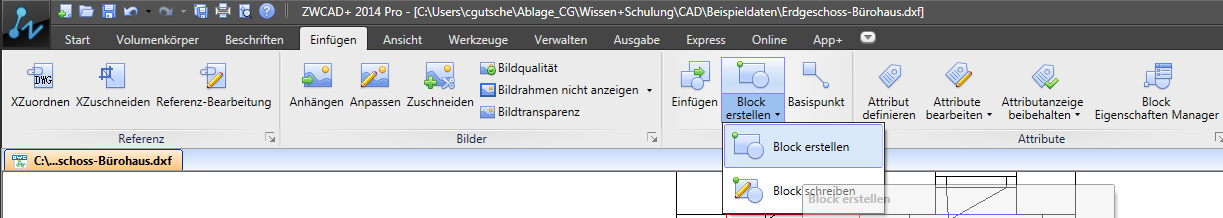

Im nächsten Schritt müssen die Attribute zu einem Block zusammengefügt werden. Dazu wählen Sie aus dem Menü Block erstellen.

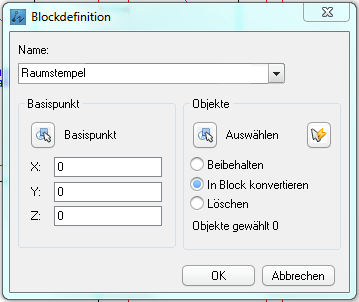

Geben Sie im Fenster der Blockdefinition den Namen Raumstempel ein:

Wählen Sie den Basispunkt des Stempels. Dieser sollte immer die linke obere Ecke des ersten Attributs sein. Dieser Basispunkt ist der Einfügepunkt des Blocks. Für die Erkennung muss dieser innerhalb eines geschlossenen Raumpolygons liegen.

Basispunkt anwählen

Im letzten Schritt müssen Sie nun die Objekte (Attribute) auswählen, die zum Block umgewandelt werden sollen > Objekte > Auswählen.

Sie können die Attribute einzeln anklicken, oder dieser mit Hilfe der Fensterfunktion markieren:

Vergewissern Sie sich, dass Sie die Option In Block konvertieren ausgewählt haben und bestätigen die Eingabe mit OK.

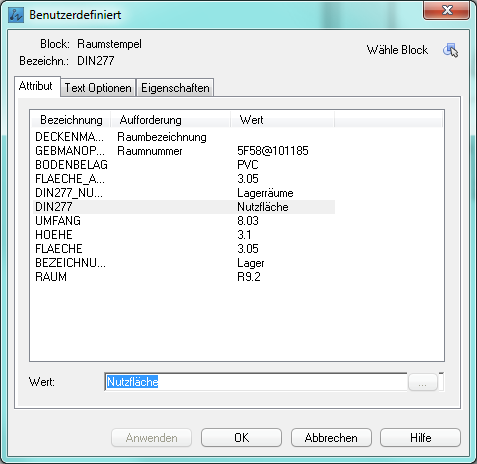

Ihr Raumstempel ist nun angelegt und kann durch Doppelklick editiert werden:
