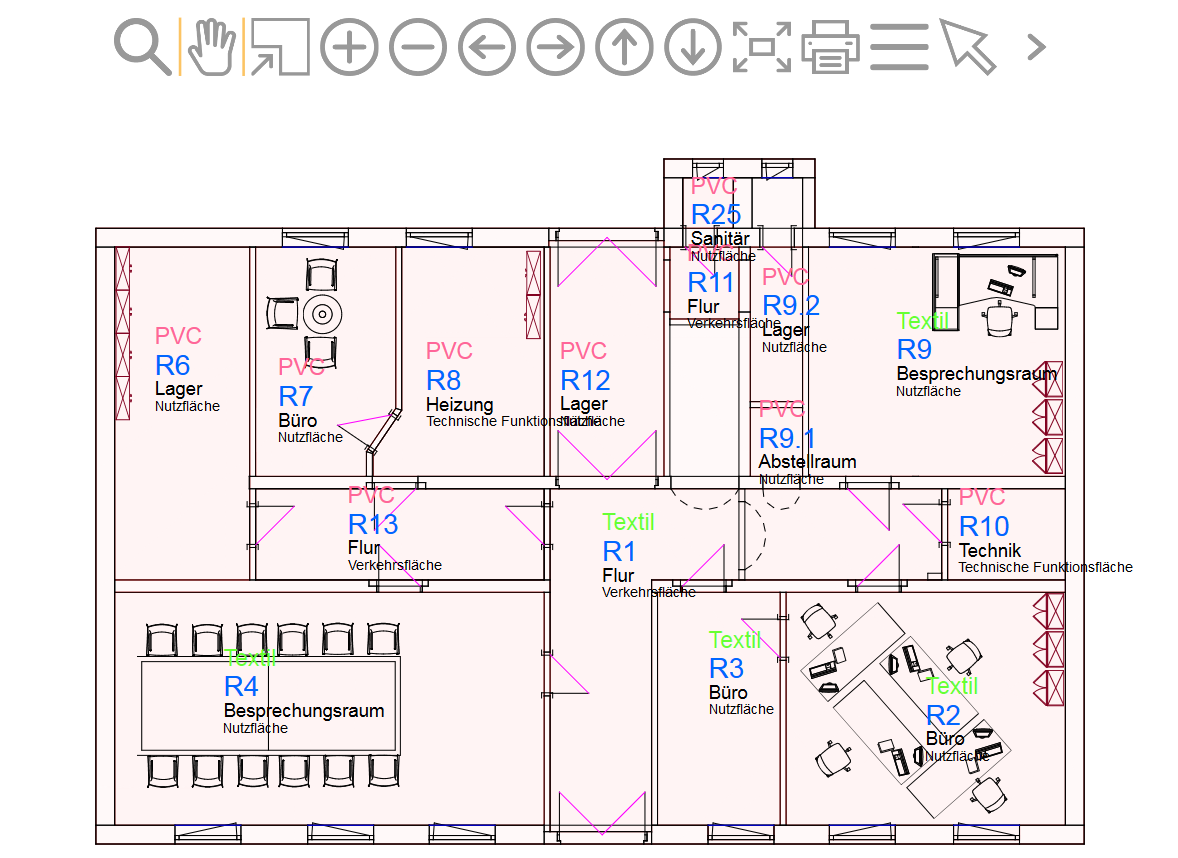

Wie im Abschnitt CAD-Konfiguration beschrieben, gibt es die Möglichkeit Attribute im Viewer in unterschiedlichen Farben darzustellen. Der Workflow wird nachfolgend erläutert.

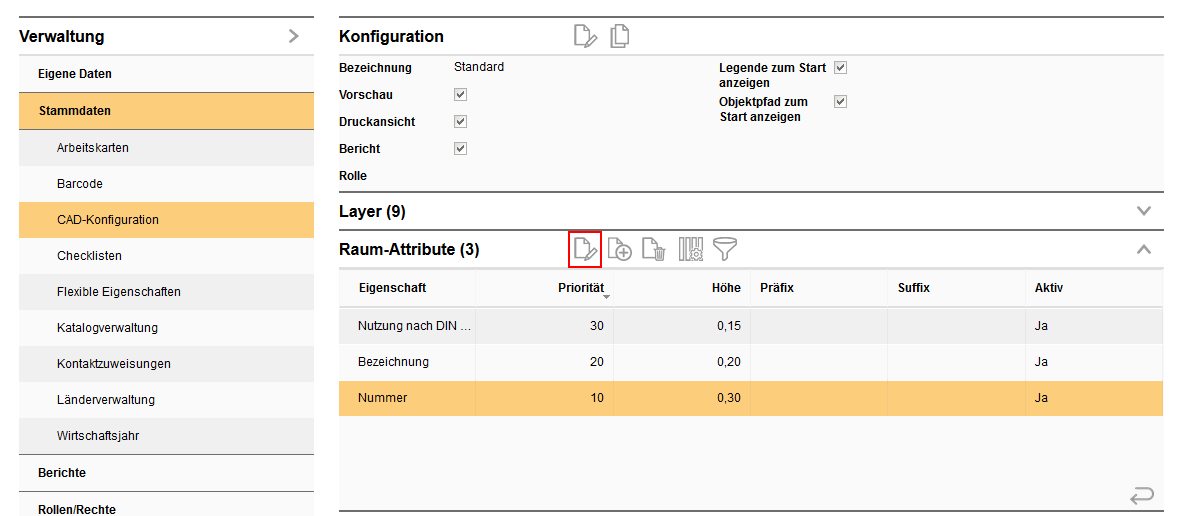

Öffnen Sie zunächst die Verwaltung > Stammdaten > CAD-Konfiguration und legen eine neue Konfiguration an, oder bearbeiten eine bestehende Konfiguration wie im Abschnitt CAD-Konfiguration beschrieben. Öffnen Sie ein Raum-Attribut, welches Sie in der Farbe unterschiedliche darstellen möchten.

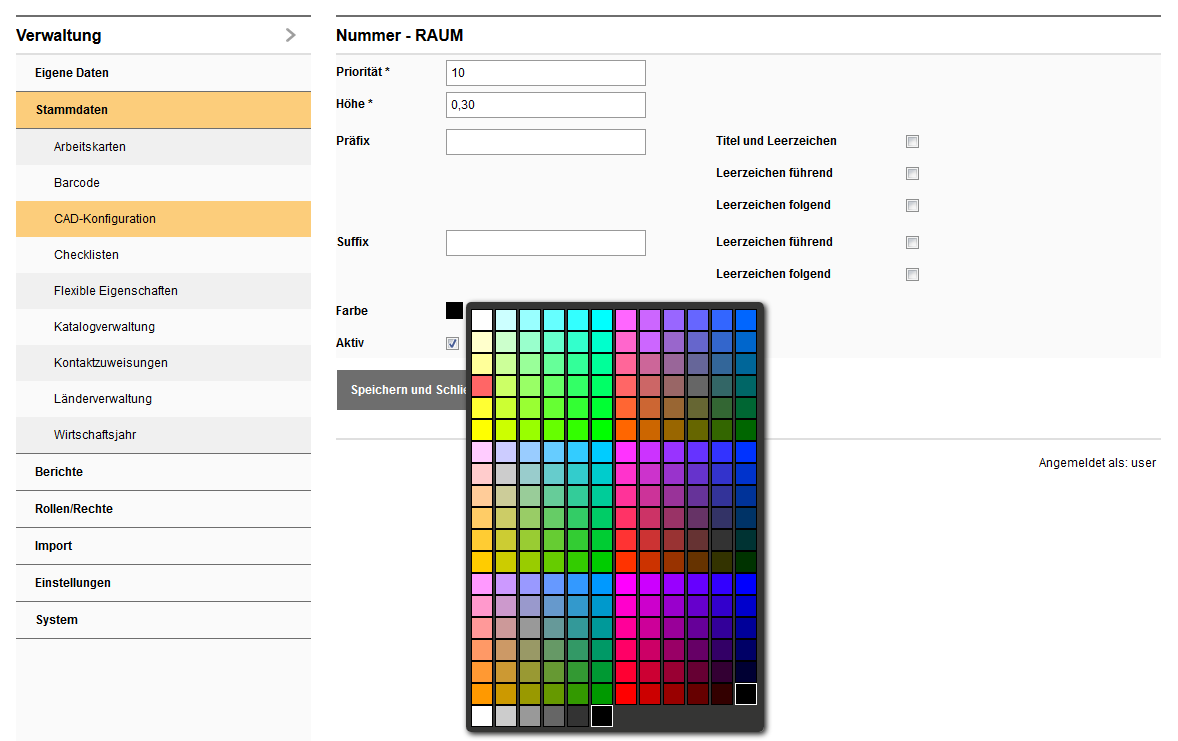

Wählen Sie nun die neue Farbe des Attributs aus dem Farbkatalog aus:



Speichern und Schließen Sie, um die neue Farbe zu verwenden.

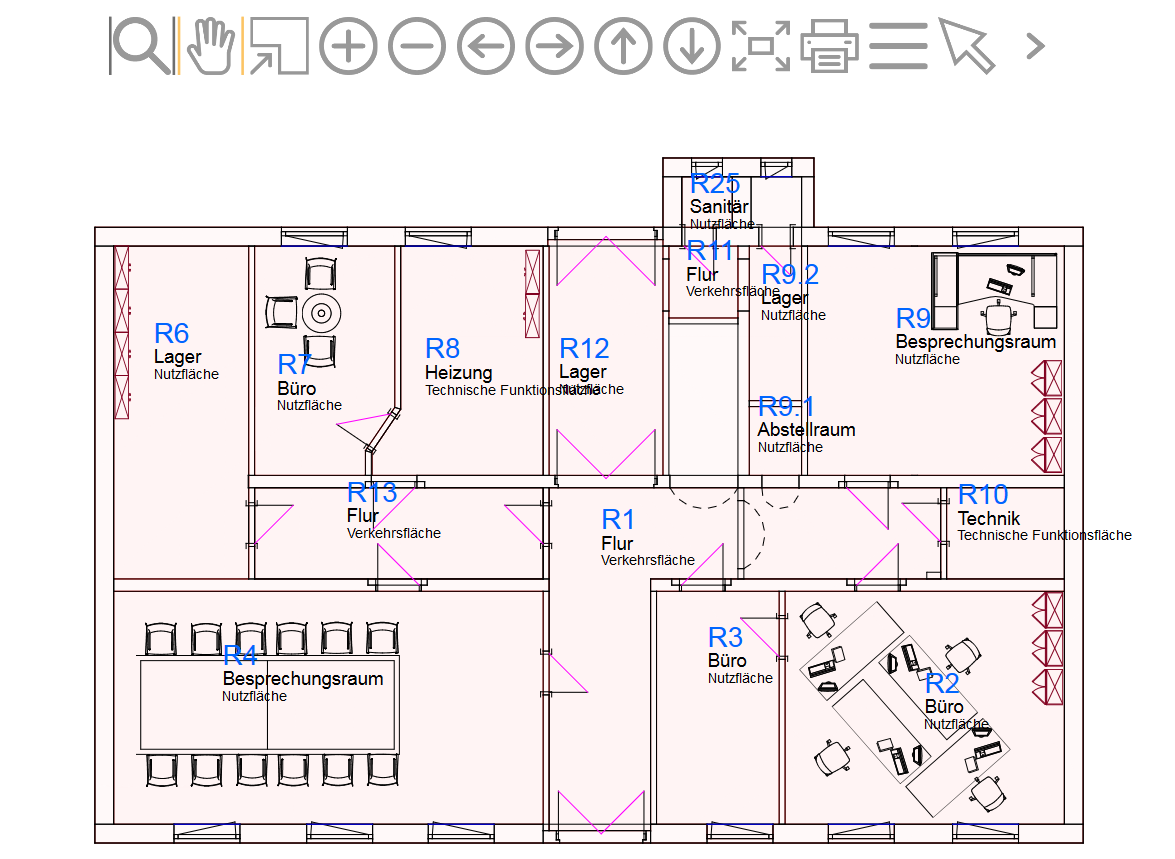

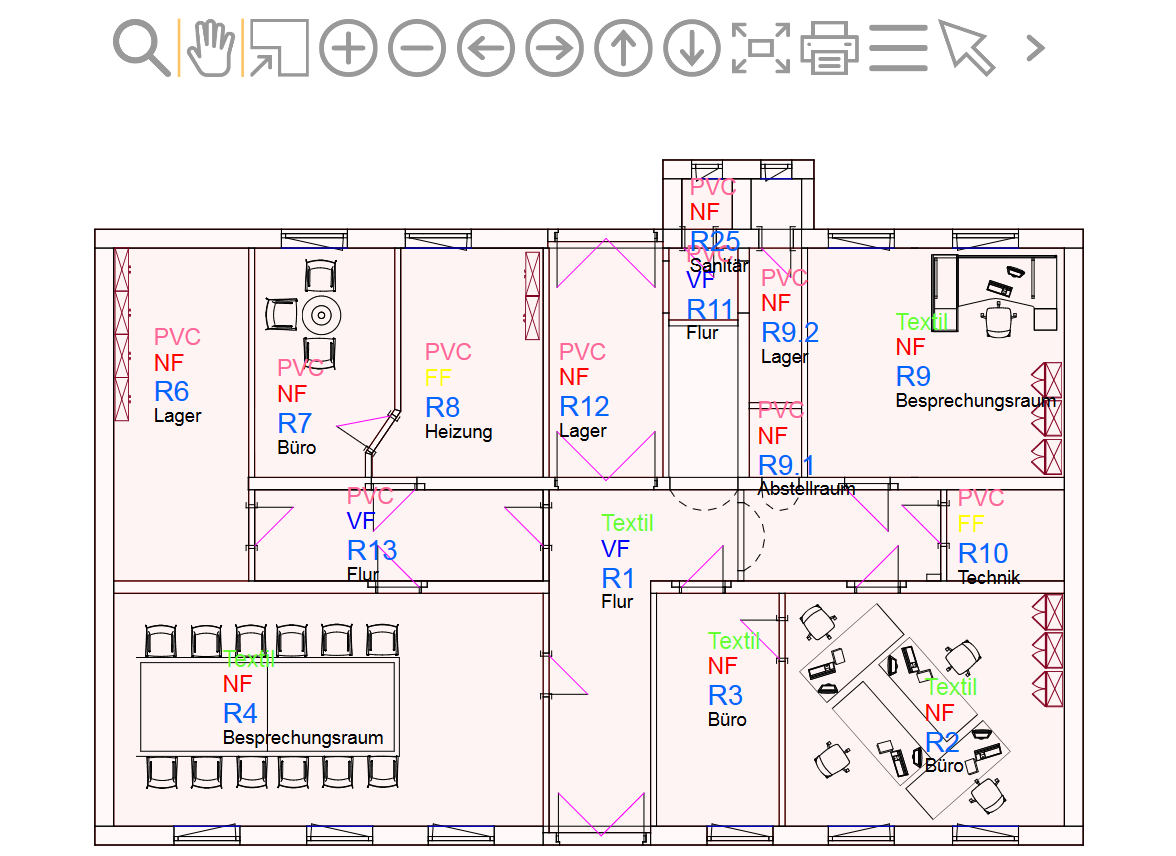

Öffnen Sie nun das Geschoss, an dem Sie die CAD-Zeichnung angezeigt bekommen möchten. Das Attribut wird nun farblich anders dargestellt.



Wenn Ihre Zeichnung ein Attribut enthält, welches über die Katalogverwaltung gepflegt werden kann, dann können Sie auch eine Option setzen, dass die Farbe aus dem Katalog und nicht die in der Raumstempel-Konfiguration genommen werden soll.

Bsp. Bodenbelag

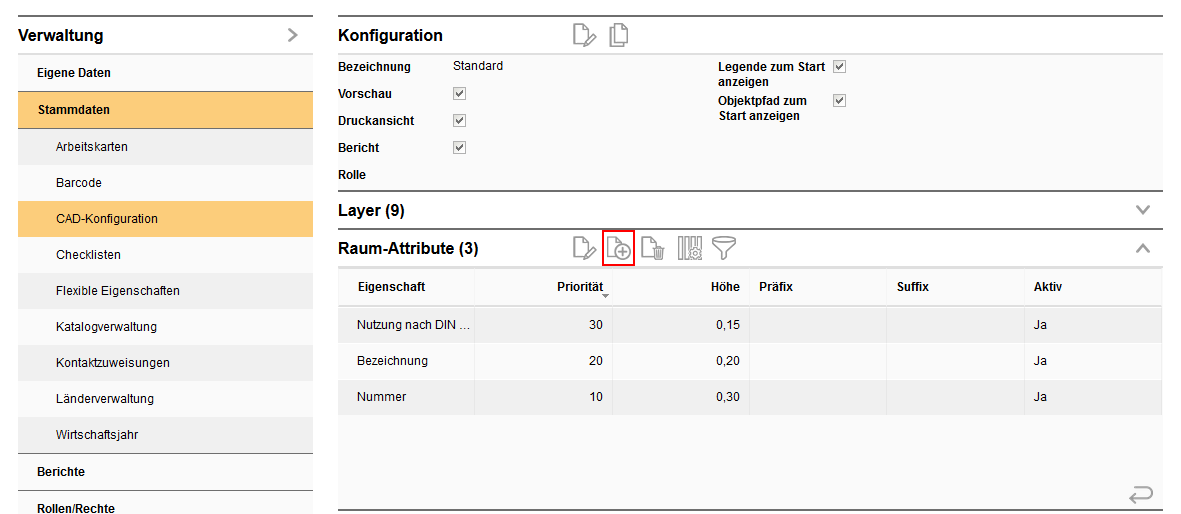

Legen Sie zunächst in der Verwaltung > Stammdaten > CAD-Konfiguration > Raumstempel ein neues Attribut an:



Wählen Sie eine Eigenschaft aus, im Beispiel wird der Katalogeintrag Bodenbelag verwendet:

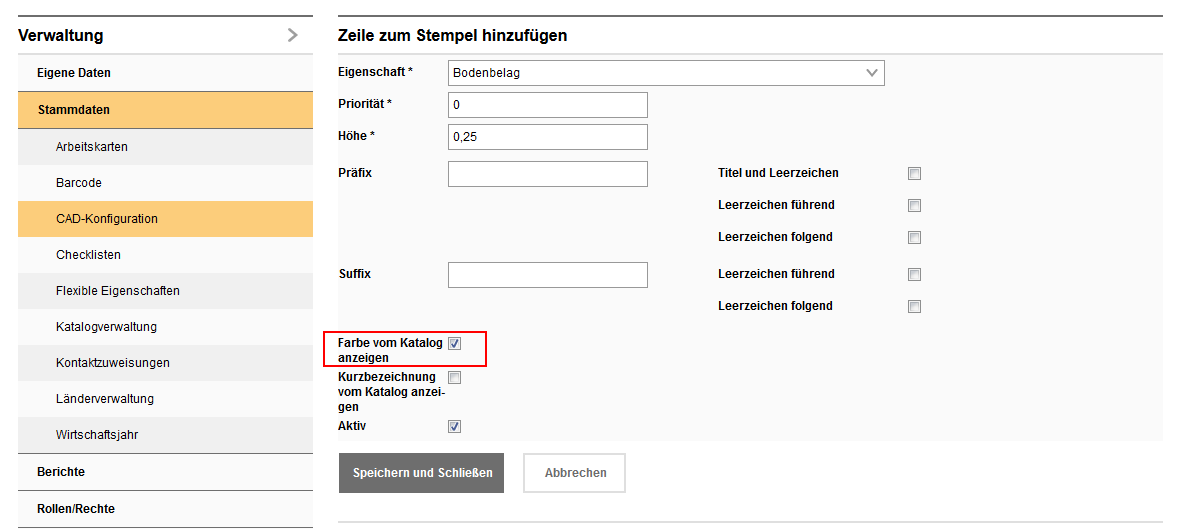

Da es sich hierbei um einen Katalog handelt werden zwei zusätzliche Felder eingeblendet:
